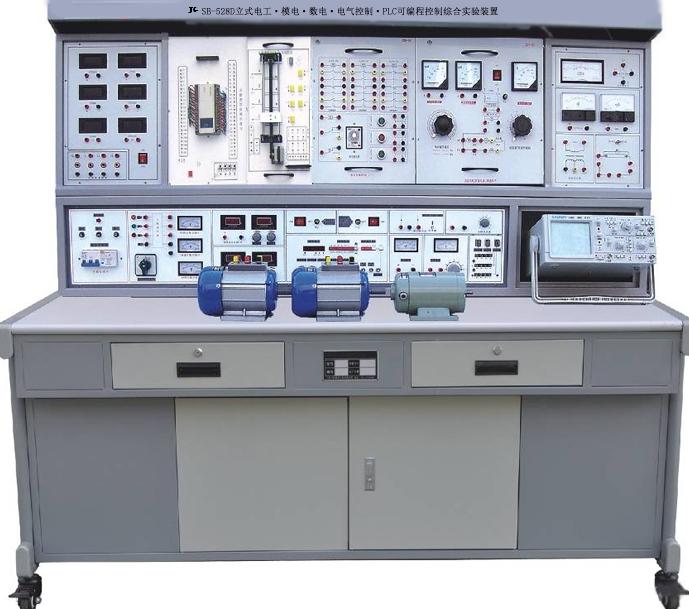

JGSB-528D 立式電工 .模電 .數電 .電氣控制 .PLC 可編程控制綜合實驗裝置

一、電工.模電.數電.電氣控制.PLC 可編程控制綜合實驗臺的特點：

電工·模電·數電·電氣控制· PLC 可編程控制綜合實驗實驗臺具有較完善的安全保護措施，較齊全的功能。電工、電氣控制、 PLC 可編程控制實驗器件采用適應性強的模塊式掛箱；在實驗屏上完成實驗，實驗方法靈活，動手能力強，實驗連線接點接觸可靠，符合不同深度，不同廣度的教學要求。數電、模電在九孔通用電路板掛箱上完成，根據實驗復雜程度選取掛箱個數，根據實驗電路在通用電路板上拼插實驗電路，實驗元件制成透明盒體，直觀性好，盒蓋印有元件符號，線條清晰美觀。盒體與盒蓋結合采用較科學的壓卡式結構，維修、更換元件拆裝方便。該實驗臺結構合理，學校可隨時按需要增添新的模塊掛箱，靈活、經濟。

二、適用范圍：

適用于高等院校及要求較高的中專、技校、職業學校，可完成電工學、電工原理、電路分析、模擬電子技術、數字電路、電氣控制、 PLC 可編程控制設備等課程實驗。該設備是現有實驗室設備的更新?lián)Q代或新建、擴建實驗室的理想產品，它的配備是學校上水平、上等級的重要標志。

三、電工·模電·數電·電氣控制· PLC 可編程控制綜合實驗臺、實驗屏和實驗操作桌結構和功能：

1 、實驗臺構成與性能

1.1. 電源及參數

1.1.1 輸入電源 : 三相四線電源，輸入時指示燈亮

1.1.2 電源輸出：有保險絲和漏電保護開關二級保護功能。

A 組 : 單、三相可調交流電源，提供三相 0 ～ 380V 連續可調的交流電源，同時可得至 0 ～ 250V 單相可調電源 ( 配有一臺 1.5KVA 的三相自耦調壓器，配有三只指針式交流電壓表，指示調壓器輸出電壓 ) 。

B 組 : 低壓交流電壓 3 － 24V 分七檔可調，最大輸出電流 1.5A ，電流表指示。

C 組 : 低壓直流穩壓電源，電壓 5V ，電流 0.5A ，電流表指示。

D 組 : 雙路穩流穩壓電源，二路輸出電壓均為 0 ～ 30V ，由多圈電位器連續調節，輸出最大電流為 1.5A ，每路電源輸出有 0.5 級數字電流表、電壓表指示。電壓穩定度 <10 － 2 ，負載穩定度 <10 － 2 ，紋波電壓 : <5mV 。

E 組 : 單相交流市電輸出，供用戶自備設備使用。

1.2 功率輸出函數發生器：采用直接數字頻率合成（ DDS ）產生高精度正弦波，方波和三角波。采用大屏幕 LCD 顯示輸出頻率、波形，衰減值。

正弦波輸出幅度	≥ 10V
輸出阻抗	50 Ω
失真度	<1% （ 0.1HZ-- 1KHz ）
頻率范圍	0.1HZ ～ 3MHz ，采用鍵盤直接輸入數字設定頻率
輸出幅度	電位器調節，正弦波輸出具有 20db,40db 衰減
方波占空比	可調 , 調節范圍： 1%-99% 調節；方波和三角波采用 TTL 電平輸出。
頻率計最高測量范圍	100MHz ，自動換檔

1.4 單次脈沖 : 每次可輸出一對正負脈沖。

1.5 音頻功率放大器：輸入音頻 電壓不低于 10mV ，輸出功率不小于 1W ，音量可調，內有喇叭，用于放大電路擴音，也可作信號尋跡。

1.6 七段譯碼器： 3 組七段譯碼器及對應譯碼顯示數碼管。

1.7 絕緣電阻： >5MΩ

1.8 漏電保護：漏電動作電流 ≤30MA

２、實驗屏：

2.1 外測直流電流表：精度０ . ５級，三位半數字式顯示，測量范圍０～ 1000uA 。

2.2 外測直流電流表：精度０ . ５級，三位半數字式顯示，測量范圍０～ 10mA 。

2.3 外測直流電流表：精度０ . ５級，三位半數字式顯示，測量范圍０～ 100mA 。

2.4 外測直流電流表：精度０ . ５級，三位半數字式顯示，測量范圍０～ 1000mA 。

2.5 外測交流電流表：精度０ . ５級，三位半數字式顯示，測量范圍０～ 100mA 。

2.6 外測交流電流表：精度０ . ５級，三位半數字式顯示，測量范圍０～ 1000mA 。

2.7 四路電流插座：與配備的電流插頭配套使用，在實驗中實現一表多測。

2.8 指針式功率因數表：外測實驗電路功率因數， 2.5 級。

2.9 指針式 ±100uA 電流表， 1.5 級，外測。

2.10 指針 10mA 電流表， 1.5 級，外測。

2.11 實驗變壓器： 100W ， 220V/36V+110V ，接線端已由面板接線柱引出，實驗方便。

2.12 日光燈照明、實驗二用電路：由選擇開關控制日光燈為實驗用或照明用。實驗端口已通過接線柱引出，鎮流器、日光燈、啟動器已裝在實驗屏內。

2.13 實驗屏中部：實驗?zāi)K掛箱實驗時安放位置。掛箱調換，安放方便。

3 、實驗操作桌：加強型雙面防火板制成，造型美觀大方，左右有抽屜，存放工具，下邊為存放柜，用于存儲元器件。

四、設備構成：

實驗裝置由實驗屏、實驗?zāi)K掛箱、實驗臺、實驗操作桌構成。一臺二座，規格： 160×70×172cm 。

1 、實驗屏：左側為測量電表及電流插座，右測為實驗變壓器，日光燈實驗電路、功率因數表等，中部為實驗時放置掛箱。

2 、實驗臺：由電源、信號源、安全保護裝置構成。

3 、實驗操作桌：桌面實驗時放置實驗器件，下部為儲存柜儲存實驗器件用。

4 、實驗?zāi)K掛箱：

SBY-01 電流源 - 電壓源轉換電路、受控源特性實驗電路、直流實驗電路組成。

SBY-02 由常用分立元件， RC 選頻網絡測定單元組成。

SBY-03 三相負載

SBY-04 繼電控制一單元

SBY-05 繼電控制二單元

SBY-06 繼電控制三單元

SBY-07 直流電機實驗電源、調速環節模塊、勵磁電流、電樞電流指示表掛箱。

SBY-08 數電、模電九孔萬能實驗插板一、二單元

SBY-09 PLC三菱FX1N40-40mR（輸入24點，輸出16點），也可選擇西門子、歐姆龍，價格另議。 ，隨機配置仿真教學軟件一套、工控組態軟件一套

PLC 模擬演示實驗掛箱功能單元

1 ） PLC001 交通信號燈 PLC 自動控制實驗掛箱

2 ） PLC002 攪拌器的 PLC 自動控制實驗掛箱

3 ） PLC003 LED 數碼管顯示 PLC 自動控制實驗掛箱（實物）

4 ） PLC004 四層電梯的 PLC 自動控制實驗掛箱（實物）

5 ） PLC005 加工中心刀具庫選擇控制實驗掛箱（實物）

6 ） PLC006 藝術彩燈造型的 PLC 控制實驗掛箱

7 ） PLC007 電機的自動控制實驗掛箱（實物）

8 ） PLC008 步進電機的 PLC 控制實驗掛箱（實物）

9 ） PLC009 模擬電視發射塔實驗掛箱

10 ） PLC010 自動送料裝車系統實驗掛箱

11 ） PLC011 自動售貨機實驗掛箱

12 ） PLC012 自動成型系統實驗掛箱

13 ） PLC013 水塔自動供水系統實驗掛箱

14 ） PLC014 郵件自動分揀系統實驗掛箱

15 ） PLC015 自動洗衣機系統實驗掛箱

16 ） PLC016 電鍍系統實驗掛箱

17 ）基礎實驗掛箱

五、器材配備 (1 臺 2 座 ) ：

2 臺 180W 三相電動機， 1 臺 50W 直流電動機， 1 只 MF47 萬用表， 1 只數字萬用表， 2 套電烙鐵及烙鐵架， 40 根疊插式實驗連接線， 1 套數電、模電實驗所需電阻、電位器、電感、電容、變壓器、傳感器、集成座等元件單元盒（元件已裝在單元盒內）， 1 套工具， 2 張學生凳。

六、創新實驗內容：

（ 1 ）電工實驗部分

1 ．常用電工儀表的使用

2 ．線性元件與非線性元件的伏安特性

3 ．直流電路電壓與電位的研究

4 ．基爾霍夫定律的驗證

5 ．迭加原理與互易定理的驗證

6 ．代文寧定理與諾頓定理的驗證

7 ．電壓源與電流源的等效變換

8 ．受控源的研究

9 ．一階電路的響應

10 ．二階電路的響應

11 ．研究 LC 元件在直流電路和交流電路中的特性

12 ．交流電路參數的測量

13 ．正弦交流電路 RLC 元件的特性

14 ． RL 及 RC 串聯電路實驗

15 ． RLC 串聯諧振電路

16 ．日光燈電路連接

17 ．改善功率因數實驗

18 ．互感的測量

19 ．三相電路及功率的測量

20 ． R-C 選頻網絡實驗

21 ．二端口網絡的研究

22 ．單相變壓器實驗

23 ．三相異步電動機的使用與起動

24 ．三相異步電動機的正、反轉

25 ．三相異步電動機的 Y-△ 起動

26 ．三相異步電動機的順序控制

27 ．三相異步電動機的能耗制動

（ 2 ）模擬部分實驗

1 ．二極管的正、反相特性

2 ．晶體三極管的輸入、輸出特性　

3 ．晶體管共射極單管放大器　　　

4 ．兩級阻容耦合放大電路　　　

5 ．負反饋對放大器性能的影響　　

6 ．場效應管放大器　　　　　　　

7 ．差動放大電路　　　　　　　　

8 ．運算放大器指標測試　　　　　

9 ．集成運算放大器的基本應用 ( 多種模擬運算電路 )

10 ．集成運算放大器非線性應用（多種波形發生器）

11 ．變壓器耦合推挽功率放大器

12 ． 0TL 功率放大器

13 ．集成功率放大器

14 ．單相橋式整流電路

15 ．串聯型晶體管直流穩壓電源 ( 設計性實驗 )

16 ．集成直流穩壓電源

17 ．單結晶體管特性

18 ．單結晶體管觸發電路

19 ．晶閘管簡單測試

20 ．晶閘管可控整流電路

利用上述 20 項實驗元器件還可完成下面實驗項目

l ．電壓負反饋偏置電路　　　　

2 ．分壓式電流負反饋偏置電路

3 ．用二極管穩定工作點

4 ．共基極放大電路　

5 ．共集電極放大電路　

6 ．共源極基本放大電路

7 ．場效應管共漏極電路

8 ．場效應管共柵極電路　

9 ．單管阻容放大電路

10 ．變壓器耦合放大電路

11 ．甲類功率放大電路

12 ．串聯電流負反饋電路

13 ．串聯電壓負反饋電路

14 ．并聯電壓負反饋電路

15 ．并聯電流負反饋電路

16 ．共基共射極放大電路

17 ．自舉射極輸出電路

18 ． NPN 一 PNP 直接耦合放大電路

19 ．用負反饋消除自激振蕩

20 ．晶體管開關作用

21 ．變壓器反饋式振蕩電路

22 ．電容三點式振蕩電路

23 ．電感三點式振蕩電路

24 ．差動放大電路的基本形式

25 ．長尾式差動放大電路

26 ．雙電源長尾式差動放大電路

27 ．運放用作交流比例放大

28 ．反相輸入保護措施

29 ．同相輸入保護措施

30 ．電源極性錯接的保護

31 ． RC 高通電路

32 ．利用三極管來保護器件

33 ．差動輸入運算電路

34 ．快速積分電路

35 ．模擬一階微分方程電路

36 ．模擬二階微分方程電路

37 ．基本對數運算電路

38 ．實用微分電路

39 ．反對數放大基本電路

40 ．簡單的過零比較電路

41 ．利用二級管作為上限檢測幅度選擇電路

42 ．下限幅度選擇電路

43 ． RC 無源網絡的低通濾波電路

44 ．同相輸入一階低通濾波電路

45 ．反相輸入一階低通濾波電路

46 ．簡單的二階 RC 濾波電路

47 ．典型二階 RC 有源低通濾波電路

48 ．典型二階高通有源濾波電路

49 ．基本帶通濾波電路

50 ．典型帶通濾波電路

51 ．矩型波振蕩電路

52 ．寬度可調的矩形波發生器

53 ．幅頻可調的鋸齒波發生器

54 ．單相半波整流電路

55 ．單相全波整流電路

56 ．電容濾波電路

57 ．電容濾波帶電阻負載

58 ． RC 濾波電路

59 ．基本 LC 濾波電路

60 ．二倍壓整流電路

61 ．三倍壓整流電路

62 ．基本穩壓電路

63 ．基本調整管穩壓電路 6

64 ．具有放大環節的穩壓電路

65 ．單相半波可控硅整流

66 ．電子調壓電路

67 ．電子催眠器一一趣味性實驗一

68 ．電子門鈴電路一一趣味性實驗二

69 ．電子報警電路一一趣味性實驗三

（ 3 ）數字部分實驗

l ． TTL 集成邏輯門的參數測試

2 ． CM0S 邏輯門的參數測試

3 ． TTL 集成電極開路門與三態輸出門的應用

4 ．與、非、或、與非門電路實驗

5 ．半加器電路實驗

6 ．全加器電路實驗

7 ． RS 觸發器實驗

8 ． D 觸發器實驗

9 ． JK 觸發器實驗

10 ． T 觸發器實驗

11 ． JK 型觸發器轉換成 D 觸發器

12 ． D 型觸發器轉換成 JK 觸發器

13 ．計數器實驗

14 ． MSI 移位寄存器及其應用

15 ．譯碼器及其變換方式

16 ． MSI 數據選擇器及邏輯設計

17 ．微分型單穩態電路

18 ．環形多諧振蕩器

19 ．利用門電路構成編碼器分配器、選擇器

20 ．組合電路的設計之一一一編碼轉換

21 ．組合電路的設計之二一一顯示電路

22 ．同步時序電路的設計

23 ．計算機時序電路的設計

24 ．集成定時器測試及應用

25 ． CM0S 集成 A/D 、 D/A 轉換電路實驗

26 ．二極管非門、或非門電路

27 ．三極管非門、與非門、或非門電路

28 ．異步十進制減法計數器

29 ．異步十進制加法計數器

30 ．綜合能力培訓實驗一一電子秒表

（ 4 ）電氣控制部分實驗

1 ．閘刀開關正轉控制線路

2 ．接觸器點動正轉控制線路

3 ．具有自鎖的正轉控制線路

4 ．具有過載保護的正轉控制線路

5 ．倒順開關控制正反轉控制線路

6 ．接觸器聯鎖的正反轉控制線路

7 ．按鈕聯鎖的正反轉控制線路

8 ．按鈕接觸器復合聯鎖控制線路

9 ．自動往返行程控制線路

10 ．接觸器控制串聯電阻降壓起動線路

11 ．時間繼電器控制串聯電阻降壓控制線路

12 ．手動 Y/△ 降壓起動

13 ．接觸器控制 Y/△ 降壓起動

14 ．時間繼電器控制 Y/△ 降壓起動

15 ． QX3-13 型 Y/△ 自動起動控制線路

16 ．半波整流能耗制動控制線路

17 ．全波整流能耗制動控制線路

18 ． C620 車床電氣控制線路

19 ．手動降壓起動

20 ．單相運行反接制動控制線路

21 ．電動葫蘆電氣控制線路

22 ． C6163 車床電氣控制線路

23 ．控制電路聯鎖控制線路

24 ．主電路聯鎖控制線路

25 ．直流電機啟動

26 ．直流電機的調速

27 ．直流電機的反轉

28 ．直流電機制動實驗

（ 5 ） PLC 可編程控制部分：

1 ．與、或、非邏輯功能實驗

2 ．定時器、計數器功能實驗

3 ．跳轉、分支功能實驗

4 ．移位寄存器實驗

5 ．?dāng)?shù)據處理功能實驗

6 ．微分、位操作實驗

7 ．交通信號燈 PLC 自動控制實驗

8 ．?dāng)嚢杵鞯?PLC 自動控制實驗

9 ． LED 數碼官顯示 PLC 自動控制實驗（實物）

10 ．四層電梯的 PLC 自動控制實驗（實物）

11 ．加工中心刀具庫選擇控制實驗（實物）

12 ．藝術彩燈造型的 PLC 控制實驗

13 ．電機的自動控制實驗 （實物）

14 ．步進電機的 PLC 控制（實物）

15 ．模擬電視發射塔實驗實驗

16 ．自動送料裝車系統控制實驗

17 ．自動售貨機實驗

18 ．自動成型實驗

20 ．郵件自動分揀實驗

19 ．水塔自動供水控制系統實驗

21 ．自動洗衣機控制系統模擬實驗

22 ．電鍍過程控制實驗

（ 6 ） PLC 綜合實驗部分

1 ． PLC 控制三相電動機動機啟動停止

2 ． PLC 控制三相異步電動機正轉、反轉

3 ． PLC 控制三異步電動機順序啟動

4 ． PLC 控制三相異步電動機往返運動

5 ． PLC 控制三相異步電動機 Y/△ 啟動

。
