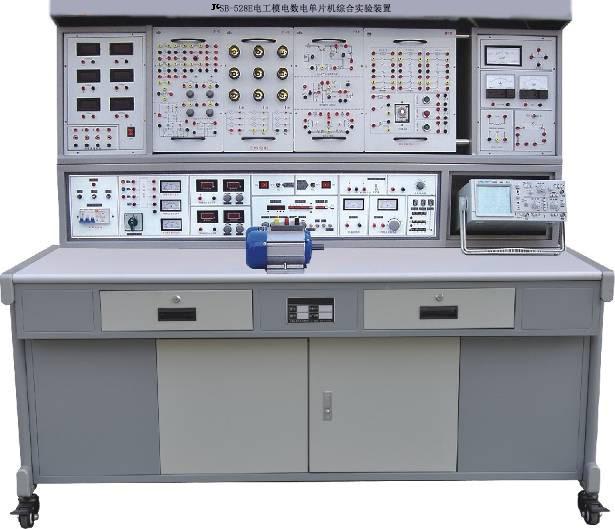

JGSB-528E 立式電工模電數電單片機綜合實驗裝置

一、本產品的特點：

電工模電數電單片機綜合實驗實驗臺具有較完善的安全保護措施，較齊全的功能。電工、電氣控制、 PLC 可編程控制實驗器件采用適應性強的模塊式掛箱；在實驗屏上完成實驗，實驗方法靈活，動手能力強，實驗連線接點接觸可靠，符合不同深度，不同廣度的教學要求。數電、模電在九孔通用電路板掛箱上完成，根據實驗復雜程度選取掛箱個數，根據實驗電路在通用電路板上拼插實驗電路，實驗元件制成透明盒體，直觀性好，盒蓋印元件符號，線條清晰美觀。盒體與盒蓋結合采用較科學的壓卡式結構，維修、更換元件拆裝方便。JG SB-528E 立式電工模電數電單片機綜合實驗裝置，該實驗臺結構合理，學校可隨時按需要增添新的模塊掛箱，靈活、經濟。

二、適用范圍：

適用于高等院校及要求較高的中專、技校、職業學校，可完成電工學、電工原理、電路分析、模擬電子技術、數字電路、電氣控制、等課程實驗。該設備是現有實驗室設備的更新?lián)Q代或新建、擴建實驗室的理想產品，它的配備是學校上水平、上等級的重要標志。

三、實驗臺、實驗屏和實驗操作桌結構和功能：

1 、實驗臺構成與性能

1.1. 電源及參數

1.1.1 輸入電源 : 三相四線電源，輸入時指示燈亮

1.1.2 電源輸出：有保險絲和漏電保護開關二級保護功能。

A 組 : 單、三相可調交流電源，提供三相 0 ～ 380V 連續可調的交流電源，同時可得至 0 ～ 250V 單相可調電源 ( 配有一臺 1.5KVA 的三相自耦調壓器，配有三只指針式交流電壓表，指示調壓器輸出電壓 ) 。

B 組 : 低壓交流電壓 3 － 24V 分七檔可調，大輸出電流 1.5A ，電流表指示。

C 組 : 低壓直流穩壓電源，電壓 5V ，電流 0.5A ，電流表指示。

D 組 : 雙路穩流穩壓電源，二路輸出電壓均為 0 ～ 30V ，由多圈電位器連續調節，輸出大電流為 1.5A ，每路電源輸出有 0.5 級數字電流表、電壓表指示。電壓穩定度 <10 － 2 ，負載穩定度 <10 － 2 ，紋波電壓 : <5mV 。

E 組 : 單相交流市電輸出，供用戶自備設備使用。

1.2 功率輸出函數發生器：

1 ）采用直接數字頻率合成（ DDS ）產生高精度正弦波，方波和三角波。采用大屏幕 LCD 顯示輸出頻率、波形，衰減值。

2 ）正弦波輸出幅度 ≥10V, 輸出阻抗 50Ω ，失真度 <1% （ 0.1HZ-- 1KHz ）。

3 ）頻率范圍 : 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率 , 。

4 ）輸出幅度采用電位器調節，正弦波輸出具有 20db,40db 衰減。

5 ）方波占空比可調 , 調節范圍： 1%-99% 調節；方波和三角波采用 TTL 電平輸出。

6 ）頻率計高測量范圍 100MHz ，自動換檔。

1.4 單次脈沖 : 每次可輸出一對正負脈沖。

1.5 音頻功率放大器：輸入音頻電壓不低于 10mV ，輸出功率不小于 1W ，音量可調，內有喇叭，用于放大電路擴音，也可作信號尋跡。

1.6 七段譯碼器： 3 組七段譯碼器及對應譯碼顯示數碼管。

1.7 絕緣電阻： >5MΩ

1.8 漏電保護：漏電動作電流 ≤30MA

2 、實驗屏：

2.1 外測直流電流表：精度０ . ５級，三位半數字式顯示，測量范圍０～ 1000uA 。

2.2 外測直流電流表：精度０ . ５級，三位半數字式顯示，測量范圍０～ 10mA 。

2.3 外測直流電流表：精度０ . ５級，三位半數字式顯示，測量范圍０～ 100mA 。

2.4 外測直流電流表：精度０ . ５級，三位半數字式顯示，測量范圍０～ 1000mA 。

2.5 外測交流電流表：精度０ . ５級，三位半數字式顯示，測量范圍０～ 100mA 。

2.6 外測交流電流表：精度０ . ５級，三位半數字式顯示，測量范圍０～ 1000mA 。

2.7 四路電流插座：與配備的電流插頭配套使用，在實驗中實現一表多測。

2.8 指針式功率因數表：外測實驗電路功率因數， 2.5 級。

2.9 指針式 ±100uA 電流表， 1.5 級，外測。

2.10 指針 10mA 電流表， 1.5 級，外測。

2.11 實驗變壓器： 100W ， 220V/36V+110V ，接線端已由面板接線柱引出，實驗方便。

2.12 日光燈照明、實驗二用電路：由選擇開關控制日光燈為實驗用或照明用。實驗端口已通過接線柱引出，鎮流器、日光燈、啟動器已裝在實驗屏內。

2.13 實驗屏中部：實驗?zāi)K掛箱實驗時安放位置。掛箱調換，安放方便。

3 、實驗操作桌：加強型雙面防火板制成，，造型美觀大方，左右有抽屜，存放工具，下邊為存放柜，用于存儲元器件。

四、設備構成：

實驗裝置由實驗屏、實驗?zāi)K掛箱、實驗臺、實驗操作桌構成。一臺二座，規格： 160×70×172cm 。

1 、實驗屏：左側為測量電表及電流插座，右測為實驗變壓器，日光燈實驗電路、功率因數表等，中部為實驗時放置掛箱。

2 、實驗臺：由電源、信號源、安全保護裝置構成。

3 、實驗操作桌：桌面實驗時放置實驗器件，下部為儲存柜儲存實驗器件用。

4 、實驗?zāi)K掛箱：

SB-01 電流源 - 電壓源轉換電路、受控源特性實驗電路、直流實驗電路組成。

SB-02 由常用分立元件， RC 選頻網絡測定單元組成。

SB-03 三相負載

SB-04 繼電控制一單元

SB-08 數電、模電九孔萬能實驗插板一、二單元

單片機實驗掛箱一套：

51/96/8088/8086 三合一單片機實驗開發系統（包括系統主板、軟件、步進電機實驗?zāi)K、溫度自動控制實驗?zāi)K、直流電機實驗?zāi)K、音響模塊等）。

五、器材配備 (1 臺 2 座 ) ：

1 臺 180W 三相電動機， 1 只 MF47 萬用表， 1 只數字萬用表， 2 套電烙鐵及烙鐵架， 40 根疊插式實驗連接線， 1 套數電、模電實驗所需電阻、電位器、電感、電容、變壓器、傳感器、集成座等元件單元盒（元件已裝在單元盒內）， 1 套工具， 2 張學生凳。

六、實驗內容：

( 一）電工部分　

1 ．常用電工儀表的使用

2 ．線性元件與非線性元件的伏安特性

3 ．直流電路電壓與電位的研究

4 ．基爾霍夫定律的驗證

5 ．迭加原理與互易定理的驗證

6 ．代文寧定理與諾頓定理的驗證

7 ．電壓源與電流源的等效變換

8 ．受控源的研究 　

9 ．一階電路的響應

10 ．二階電路的響應

11 ．研究 LC 元件在直流電路和交流電路中的特性

12 ．交流電路參數的測量

13 ．正弦交流電路 RLC 元件的特性

14 ． RL 及 RC 串聯電路實驗

15 ． RLC 串聯諧振電路

16 ．日光燈電路連接

17 ．改善功率因數實驗

18 ．互感的測量

19 ．三相電路及功率的測量

20 ． R-C 選頻網絡實驗

21 ．二端口網絡的研究

22 ．單相變壓器實驗

23 ．三相異步電動機的使用與起動

24 ．三相異步電動機的正、反轉

25 ．三相異步電動機的 Y-△ 起動

26 ．三相異步電動機的順序控制

27 ．三相異步電動機的能耗制動

( 二）數電、模電部分：

(1 ）模擬部分

1 ．二極管的正、反相特性

2 ．晶體三極管的輸入、輸出特性　

3 ．晶體管共射極單管放大器　　　

4 ．兩級阻容耦合放大電路　　　

5 ．負反饋對放大器性能的影響　　

6 ．場效應管放大器　　　　　　　

7 ．差動放大電路　　　　　　　　

8 ．運算放大器指標測試　　　　　

9 ．集成運算放大器的基本應用 ( 多種模擬運算電路 )

10 ．集成運算放大器非線性應用（多種波形發生器）

11 ．變壓器耦合推挽功率放大器

12 ． 0TL 功率放大器

13 ．集成功率放大器

14 ．單相橋式整流電路

15 ．串聯型晶體管直流穩壓電源 ( 設計性實驗 )

16 ．集成直流穩壓電源

17 ．單結晶體管特性

18 ．單結晶體管觸發電路

19 ．晶閘管簡單測試

20 ．晶閘管可控整流電路

利用上述 20 項實驗元器件還可完成下面實驗項目

1 ．電壓負反饋偏置電路　　　　

2 ．分壓式電流負反饋偏置電路

3 ．用二極管穩定工作點 　　　

4 ．共基極放大電路　

5 ．共集電極放大電路　

6 ．共源極基本放大電路

7 ．場效應管共漏極電路

8 ．場效應管共柵極電路　

9 ．單管阻容放大電路

10 ．變壓器耦合放大電路

11 ．甲類功率放大電路

12 ．串聯電流負反饋電路

13 ．串聯電壓負反饋電路

14 ．并聯電壓負反饋電路

15 ．并聯電流負反饋電路

16 ．共基共射極放大電路

17 ．自舉射極輸出電路

18 ． NPN 一 PNP 直接耦合放大電路

19 ．用負反饋消除自激振蕩

20 ．晶體管開關作用

21 ．變壓器反饋式振蕩電路

22 ．電容三點式振蕩電路

23 ．電感三點式振蕩電路

24 ．差動放大電路的基本形式

25 ．長尾式差動放大電路

26 ．雙電源長尾式差動放大電路

27 ．運放用作交流比例放大

28 ．反相輸入保護措施

29 ．同相輸入保護措施

30 ．電源極性錯接的保護

31 ． RC 高通電路

32 ．利用三極管來保護器件

33 ．差動輸入運算電路

34 ．快速積分電路

35 ．模擬一階微分方程電路

36 ．模擬二階微分方程電路

37 ．基本對數運算電路

38 ．實用微分電路

39 ．反對數放大基本電路

40 ．簡單的過零比較電路

41 ．利用二級管作為上限檢測幅度選擇電路

42 ．下限幅度選擇電路

43 ． RC 無源網絡的低通濾波電路

44 ．同相輸入一階低通濾波電路

45 ．反相輸入一階低通濾波電路

46 ．簡單的二階 RC 濾波電路

47 ．典型二階 RC 有源低通濾波電路

48 ．典型二階高通有源濾波電路

49 ．基本帶通濾波電路

50 ．典型帶通濾波電路

51 ．矩型波振蕩電路

52 ．寬度可調的矩形波發生器

53 ．幅頻可調的鋸齒波發生器

54 ．單相半波整流電路

55 ．單相全波整流電路

56 ．電容濾波電路

57 ．電容濾波帶電阻負載

58 ． RC 濾波電路

59 ．基本 LC 濾波電路

60 ．二倍壓整流電路

61 ．三倍壓整流電路

62 ．基本穩壓電路

63 ．基本調整管穩壓電路 6

64 ．具有放大環節的穩壓電路

65 ．單相半波可控硅整流

66 ．電子調壓電路

67 ．電子催眠器一一趣味性實驗一

68 ．電子門鈴電路一一趣味性實驗二

69 ．電子報警電路一一趣味性實驗三

(2 ）數字部分

l ． TTL 集成邏輯門的參數測試

2 ． CM0S 邏輯門的參數測試

3 ． TTL 集成電極開路門與三態輸出門的應用

4 ．與、非、或、與非門電路實驗

5 ．半加器電路實驗

6 ．全加器電路實驗

7 ． RS 觸發器實驗

8 ． D 觸發器實驗

9 ． JK 觸發器實驗

10 ． T 觸發器實驗

11 ． JK 型觸發器轉換成 D 觸發器

12 ． D 型觸發器轉換成 JK 觸發器

13 ．計數器實驗

14 ． MSI 移位寄存器及其應用

15 ．譯碼器及其變換方式

16 ． MSI 數據選擇器及邏輯設計

17 ．微分型單穩態電路

18 ．環形多諧振蕩器

19 ．利用門電路構成編碼器分配器、選擇器

20 ．組合電路的設計之一一一編碼轉換

21 ．組合電路的設計之二一一顯示電路

22 ．同步時序電路的設計

23 ．計算機時序電路的設計

24 ．集成定時器測試及應用

25 ． CM0S 集成 A/D 、 D/A 轉換電路實驗

26 ．二極管非門、或非門電路

27 ．三極管非門、與非門、或非門電路

28 ．異步十進制減法計數器

29 ．異步十進制加法計數器

30 ．綜合能力培訓實驗一一電子秒表

( 三）單片機實驗項目：

MCS-51 單片機實驗

軟件實驗

外部數據存儲器擴展

實驗一　清零程序

實驗二　拆字程序

實驗三　拼字程序

實驗四　數據區傳送子程序

實驗五　數據排序?qū)嶒?yàn)

實驗六　查找相同數個數

實驗七　無符號雙字節快速乘法子程序

實驗八　多分支程序

實驗九　脈沖計數（定時 / 計數實驗）

實驗十　電腦時鐘（定時器、中斷器綜合實驗）

實驗十一　二進制轉換到 BCD

實驗十二　二進制轉換到 ASCII

實驗十三　八段數碼管顯示

實驗十四　鍵盤掃描顯示實驗

硬件實驗

自搭接硬件電路實驗提示

實驗一　 P1 口亮燈實驗

實驗二　 P1 口轉彎燈實驗

實驗三　 P3.3 輸入， P1 口輸出

實驗四　工業順序控制（中斷控制）

實驗五　 8255 A.B.C 輸出方波

實驗六　 8255 PA 口控制 PB 口

實驗七　 8255 控制交通燈

實驗八　簡單 I/O 口擴展實驗

實驗九　 A/D 轉換實驗

實驗十　 D/A 輸出方波

實驗十一　電子音響

實驗十二　繼電器控制

實驗十三　步進電機實驗

實驗十四　 8253 方波

實驗十五　串并轉換實驗

實驗十六　外部存儲器擴展實驗

實驗十七　 MCS-51 串行口應用實驗㈠ -- 雙機通信

實驗十八　 MCS-51 串行口應用實驗㈡ -- 與 PC 機通信

實驗十九　溫度閉環控制

實驗二十　小直流電機調速實驗

實驗二十一 外部中斷（急救車與交通燈）

8088/8086 系列微機實驗

軟件實驗

實驗一　清零程序

實驗二　拆字程序

實驗三　拼字程序

實驗四　數據區移動

實驗五　數據排序?qū)嶒?yàn)

實驗六　找 " 零 " 個數

實驗七　 32 位二進制乘法

實驗八　多分支程序

實驗九　顯示子程序

實驗十　鍵盤掃描顯示實驗

實驗十一　二進制轉換到 BCD

實驗十二　二進制轉換到 ASCII

硬件實驗

自搭接硬件電路實驗提示

實驗一　 8255 并行口實驗㈠： A.B.C 口輸出方波

實驗二　 8255 并行口實驗㈡： PA 口控制 PB 口

實驗三　 8255 并行口實驗㈢：控制交通燈

實驗四　簡單 I/O 口擴展

實驗五　 A/D 轉換實驗

實驗六　 D/A 轉換實驗㈠：輸出方波

實驗七　 D/A 轉換實驗㈠：輸出鋸齒波

實驗八　 8259 中斷控制器實驗

實驗九　定時／計數器： 8253 方波

實驗十　繼電器控制

實驗十一　 8251 串行通信實驗㈠：自發自收

實驗十二　 8251 串行通信實驗㈡：與 PC 通信

實驗十三　步進電機控制

實驗十四　小直流電機調速實驗

實驗十五　溫度閉環控制

實驗十六　音頻驅動實驗

MCS-96 單片機實驗

軟件實驗

實驗一　清零程序

實驗二　拆字程序

實驗三　拼字程序

實驗四　數據區傳送子程序

實驗五　數據排序?qū)嶒?yàn)

實驗六　查找相同數個數

實驗七　無符號雙字節快速乘法子程序

實驗八　多分支程序

實驗九　定時器 1 實驗 -- 定時中斷

實驗十　定時器 T1 和 T2 同時產生中斷

實驗十一　 80C196 外部中斷實驗

實驗十二　 80C196 軟件方法產生中斷

實驗十三　利用 HSI 測脈沖寬度

實驗十四　利用 HSI 測量單脈沖寬度

實驗十五　利用 HSO 產生單脈沖

實驗十六　利用 HSO 產生連續脈沖

實驗十七　軟件定時器

實驗十八　 80C196 A/D 轉換實驗

實驗十九　利用 80C196 的 PWM 產生各種波形

實驗二十　二進制轉換到 BCD 進制轉換到 ASCII

硬件實驗

自搭接硬件電路實驗提示

實驗一　 P1 口亮燈實驗

實驗二　 P1 口轉彎燈實驗

實驗三　 P2.6 輸入， P1 口輸出

實驗四　工業順序控制

實驗五　 8255 A.B.C 輸出方波

實驗六　 8255 PA 口控制 PB 口

實驗七　 8255 控制交通燈

實驗八　簡單 I/O 口擴展實驗

實驗九　 A/D 轉換實驗

實驗十　 D/A 輸出方波

實驗十一　繼電器控制

實驗十二　 8253 方波

實驗十三　 80C196 串行口實驗

實驗十四　 LED 七段數碼管顯示實驗

實驗十五　鍵盤顯示綜合實驗

實驗十六　音頻驅動實驗

實驗十七 步進電機實驗

實驗十八　直流電機實驗

實驗十九　外部中斷（急救車與交通燈）



。
