技術指標

說 明

裝置功能

1、熟悉甲苯液相氧化制苯甲酸的實驗裝置和工藝流程。

2、了解氣液反應器的特點。

3、測定苯甲酸的濃度，掌握甲苯液相氧化的反應規律。

主要配置

反應器、無油空壓機、混合器、原料罐、產品槽、冷凝器、油水分離器、流量計、壓力表、溫控儀表、不銹鋼框架及控制屏等。

公用設施

水：裝置需冷卻水，自帶和自來水管相連的接口。

電：電壓AC 22 0V，功率 4.0 KW，標準 單 相 三 線制。每個實驗室需配置1～2個接地點（安全地及信號地）。

實驗物料：甲苯；空氣作為氧化劑， Co 含量為 11%的環烷酸鈷為催化劑，苯甲醛為引發劑

技術參數

1、 反應器：采用不銹鋼鼓泡塔反應器，反應管直徑： φ 50mm，長度：350mm，外壁纏有電熱帶以給反應器供熱，功率500W；反應器內的溫度由數字式智能溫度控制器進行測量與控制。

2 、氣體緩沖罐：304不銹鋼材質，容積2L。

3 、 無油氣體壓縮機 ： 額定排氣壓力：0.3M P a，額定排氣流量：0.2-0.9m 3 /h,功率：550W 。

4 、冷凝器為不銹鋼列管式 ， ф40×400mm，304不銹鋼材質。

5 、油水分離器：ф50×150mm，304不銹鋼材質。

6 、流量計： 氣體轉子流量計60-600L/h，觀察、控制進料流量。

7 、壓力儀表: Y-100型壓力表，0～0.6M P a。

8 、 控溫儀表： 人工智能型儀表，精度FS≤0.2% 。

9 、各項操作及溫度、壓力、流量的顯示、調節、控制全在控制屏 面板 進行。

1 0 、框架為304不銹鋼材質，結構緊湊，外形美觀，流程簡單。

1 1 、外形尺寸：1500×550×1700mm （長×寬×高）， 外形為可移動式設計，帶3寸雙剎車輪。

測控組成

變量

檢測機構

顯示機構

執行機構

氣體 流量

轉子 流量計

就地顯示

手動調節

鼓泡器加熱 溫度

K 型熱電偶

數字溫度控制儀

固態調壓模塊

反應壓力

指針式壓力表

壓力表就地顯示

無

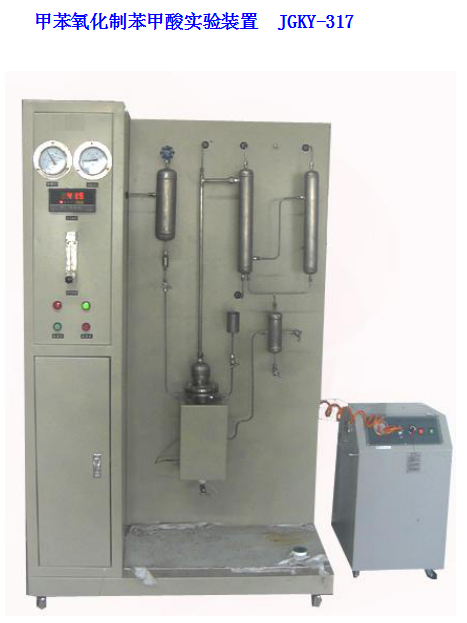

數字型 甲苯氧化制苯甲酸實驗裝置 JGKY-317/II

測控組成

變量

檢測機構

顯示機構

執行機構

氣體 流量

質量 流量計

數字流量顯示儀 ， 精度： 0.5 %FS

手動調節

鼓泡器加熱溫度

K 型熱電偶

數字溫度控制儀，精度： 0.5%FS

固態調壓模塊

反應壓力

壓力傳感器

數字壓力儀表，精度： 0.5%FS

無

在線分析系統

用戶可選配在線六通閥氣體取樣系統及氣相色譜儀

軟件組成

模擬模塊：高達16位分辨率，內建RS485通訊模式；功能：溫度 、流量、壓力 等模擬量信號采集，配數據采集軟件一套，在線工業組態軟件一套
