技術指標

說 明

裝置功能

1 、測定不同環境與小鋼球之間的對流傳熱系數，并對所得結果進行比較。

2 、了解非定常態導熱的特點以及畢奧準數（ Bi ）的物理意義。

3 、熟悉流化床和固定床的操作特點。

主要配置

開關模塊、轉換模塊、數顯溫控儀表、風機、管式電爐；玻璃砂粒床、轉子流量計、不銹鋼框架及 控制屏 。

公用設施

電：電壓AC 22 0V，功率 4.0 KW，標準 單 相 三 線制。每個實驗室需配置1～2個接地點（安全地及信號地）。

技術參數

1 、運行環境：溫度 0-40 ℃ ，相對濕度：≤ 90%RH ，電源：電壓： 220V ；電流： 15A 。

2 、傳熱形式：自然對流、強制對流、流化床、固定床。

3 、 控溫管式爐，管式爐溫： 0 ～ 600 ℃；玻璃制砂粒床 。

4 、空氣流量：氣體玻璃轉子流量計， 2 .5 ～ 25 m 3 /h 。

5 、風機：風壓 14KP a ，風量 70 m 3 /h ，功率 750W 。

6 、溫度控制： K 型熱電偶 溫度傳感器， 智能溫度控制儀， 分辨率：0.1℃。防干燒自動控制系統 。

7 、外形尺寸： 1200 × 5 0 0 × 1 7 00mm （長×寬×高）， 外形為可移動式設計，帶3寸雙剎車輪。

測控組成

變量

檢測機構

顯示機構

執行機構

空氣 流量

轉子流量計

轉子流量計

手動閥控

加熱爐溫度

K 型熱電偶

數字溫度控制儀

固態調壓模塊

鋼球溫度

K 型熱電偶

數字溫度儀表

無

床層 壓降

U 型壓力計

就地顯示

無

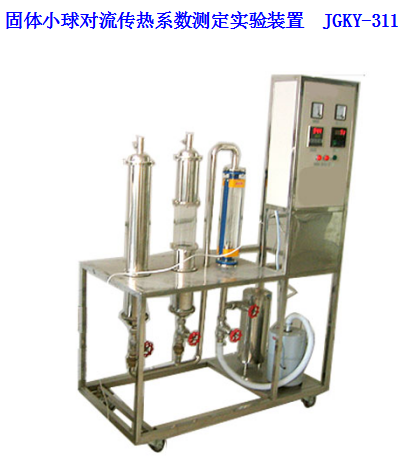

數字型 固體小球?qū)α鱾鳠嵯禂?shù)測定 實驗裝置 JGKY-311/II

測控組成

變量

檢測機構

顯示機構

執行機構

空氣 流量

渦街 流量計

數字流量顯示儀 ， 精度： 0.5 %FS

手動閥控

加熱爐溫度

K 型熱電偶

數字溫度控制儀 ， 精度： 0.5 %FS

固態調壓模塊

鋼球溫度

K 型熱電偶

數字溫度儀表 ， 精度： 0.5 %FS

無

床層 壓降

風壓傳感器

數字 壓力 控制儀 ， 精度： 0.5 %FS

無

軟件組成

模擬模塊：高達16位分辨率，內建RS485通訊模式；功能：溫度 、流量、壓力 等模擬量信號采集，配數據采集軟件一套，在線工業組態軟件一套
