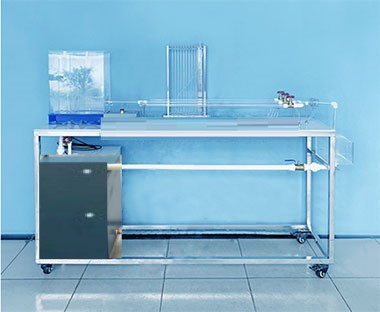

管路串并聯綜合實驗裝置 JGCFD-T076 型 管路串并聯綜合實驗臺

一 . 實驗?zāi)康?
1. 測定管路阻抗；
2. 驗證管路串聯管路水頭損失和并聯管路流量的分配規律。
二 . 技術指標
1. 工作環境：常溫、常壓，相對濕度：≤ 90%RH 。
2. 工作電源： AC220V ， 50HZ ，單相三線制，功率 200W 。
3. 裝置外形尺寸： 2250×500×1420mm 。
三 . 主要配置及參數
1. 蓄水箱： 10mm 厚白色 PP 板，尺寸： 500×470×400mm ，容積約為 80L 。
2. 恒壓水箱：透明有機玻璃精制，尺寸： 350×180×550mm ，容積約為 30L ，配有溢流板，穩壓孔板 , 有穩壓溢流口。
3. 實驗管：有機玻璃管 3 根，規格外徑 φ20mm 、 φ35mm 、 φ40mm 各一根，流量可通過管道上截止閥調節。
4. 測壓板：尺寸 320mm×650mm ，含有有機玻璃管 11 根， φ10mm×650mm ，帶滑尺與校準鏡面，測量精度 ±0.5mm 。
5. 孔板流量計：有機玻璃材質。
6. 低噪音循環防腐水泵： 220~240V/50HZ ， 150W ，最高揚程： 5m ，輸出流量： 6800L/h ，輸送流體最高溫度為 35 ℃ 。
7. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、帶燈自鎖按鈕開關等組成，控制箱面板采用鋁質凹字技術制作。
8.304 不銹鋼臺面，不銹鋼框架實驗臺（ 30*30mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）。

。
