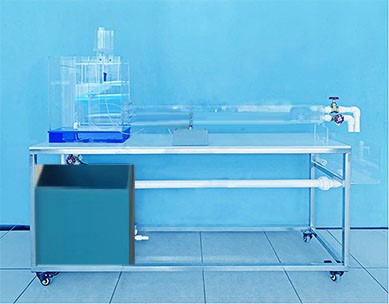

紊動機理實驗裝置 JGKY -T030 型 自循環紊動機理實驗儀
一 .. 實驗目的
1. 用于紊動發生機理的實驗教學。
2. 自循環，紊動渦染色顯示后又可自動消色，演示層流、波動形成與發展、波動轉變為旋渦紊動的全過程。
二 . 技術指標
1. 具備紊動渦染色顯示后又可自動消色技術，能保證工作液體自循環。
2. 供水最大流量 300 ml/s ，實驗管道流量 0~200 ml/s 。
3. 裝置外形尺寸： 1500mm×500mm×800mm 。

三 . 主要配置及參數
1. 有機玻璃制作的自循環供水系統、剪切流道顯示面、染色液容器、消色液容器和 T5 — LED 光源等主要部件。
2. 供水系統采用高性能節能水泵，抗腐蝕 ABS 全封閉防水絕緣安全外殼水泵，功率 40W, 揚程 2m ， T5 — LED 光源。
3. 電源控制系統：雙面亞光密紋噴塑電控箱 1 只、帶燈自鎖按鈕開關、線槽等組成，控制箱面板采用鋁質凹字技術制作。
4.304 不銹鋼臺面、不銹鋼框架實驗臺（ 30*30mm 不銹鋼方管、配腳輪均為萬向輪帶禁錮腳）

。
