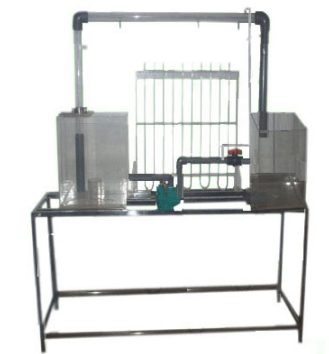

自循環虹吸實驗裝置 JGKY-604

實驗目的：

1、演示虹吸的成因和破壞及管中壓強分布。

2、測量虹吸管真空度，并確定最大真空域，滿足供定性分析虹吸管流動的能量轉換特性。

主要配置：

虹吸管、水泵、高位水箱、低位水箱、測壓管、刻度標尺、抽氣裝置、閥門、自循環裝置、不銹鋼框架。

技術參數：

1、運行環境：溫度0-40℃，相對濕度：≤90%RH，電源：220V/50Hz。 可連續操作。

2、虹吸管徑：φ25 mm ，高度： 8 00mm 。由有機玻璃制成，分布六個測壓點。

3 、 高位水箱容積 50L,低位水箱容積70L,由有機玻璃制成。

4、 采用自吸抽氣技術，啟動時可自動排除管中空氣，操作簡便 。

5、測壓計為透明有機玻璃，可顯示測量各測點的真空度以及在管中的壓強分布。

6、實驗管道裝有彎管流量計，以測量流量。

7、采用低噪聲無銹蝕環保型水泵，最高揚程： 1 2 m ，額定流量： 1 5 L/min ，功率： 120 W 。

8、測壓計由8根長800mm直徑φ8mm的有機玻璃管固定在測壓架上，測壓架上粘有標尺方

便讀數，壓差計內的指示液為水，無毒、操作安全。

9、 實驗所用的流體 - 水為全循環使用設計，充分節約水資源。

10、框架及臺面均為304不銹鋼材質，結構緊湊，外形美觀，操作方便。

11、 外形尺寸： 1200×500×1 8 00mm （長 ×寬×高） ， 可移動式設計， 帶腳輪及禁錮腳 。
