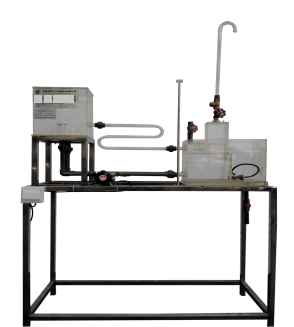

自循環水擊實驗裝置 JGKY-603

實驗目的：

1、適合于工程流體力學（水力學）教學實驗。

2、演示水擊揚水機、水擊波傳播（水擊能的利用）的工作原理。

3、演示調壓筒消減水擊壓強的工作原理。

主要配置：

水泵、測壓表、恒位水箱、集水箱、水擊室、壓力室、供水管、調壓筒、揚水機出水管、閥門、不銹鋼框架。

技術參數：

•  運行環境：溫度 0-40℃，相對濕度：≤90%RH，電源：220V/50Hz。 可連續操作。

2、作用水頭：250mm±10 mm，水擊升壓大于3000mm。

3、調壓筒調壓作用比：η>60%。

4、壓力表：醫用精密小量程壓力表。

5、揚水機出水管：400mm H 2 0 ,水擊揚水機最大揚程：370mm， 水擊揚水機揚程可達 1.5倍作

用水頭 。

6 、流量：供水最大流量 Q max =300 ml/s ；實驗管道流量 Q p=0~200 ml/s 。

7、恒位水箱、集水箱、供水管、調壓筒、揚水機出水管、水擊室、壓力室均由有機玻璃制成，實驗原理構造一目了然。

8、低噪聲無銹蝕水泵，揚程：10m，最大流量：12L/min，轉速：2800r/min，功率：100W。

9、 實驗所用的流體 - 水為全循環使用設計，充分節約水資源。

10、框架及臺面均為304不銹鋼材質，結構緊湊，外形美觀，操作方便。

11、 外形尺寸： 1100 × 5 00 × 1700mm （長 ×寬×高） ，框架 為可移動式設計， 帶腳輪及禁錮腳 。
