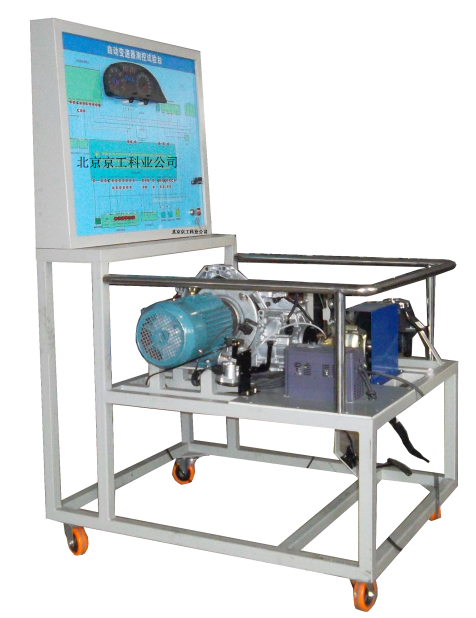

汽車自動變速器測控試驗臺
一、功能簡介
汽車自動變速器實訓臺采用電控自動變速器總成為基礎，可調速三相異步電動機做動力源， 一、功能簡介
汽車自動變速器實訓臺采用電控自動變速器總成為基礎，可調速三相異步電動機做動力源，對自動變速器進行檔位顯示、空檔起動、前進檔及倒檔運行等工況實踐操作。真實展示電控自動變速器組成結構和工作過程。
適用于學校對自動變速器理論和維修實訓的教學需要。
本設備滿足汽車職業教育的“五個對接十個銜接”的教學需要。

二、功能特點
1.真實可運行的電控自動變速器、由可調速三相異步電動機驅動，可進行檔位顯示、空檔起動、前進檔運行、倒檔運行等工況實踐操作，充分展示自動變速器的組成結構和工作過程。
2.電機直接驅動變速器,電機與變速器通過聯軸直接固定.
3.可通過變頻器設定電機銘牌上規定的額定電流值，實現用電子熱過載繼電器來防止電機過載，為了防止機械設備起動/停止期間的沖擊，可通過變頻器設定以S曲線圖形進行加速/減速。
4.實訓臺面板采用耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和實物，認識和分析自動變速器控制系統的工作原理。
5.實訓臺面板上安裝有檢測端子，可直接在面板上檢測各傳感器、執行器、控制單元管腳的電信號，如電阻、電壓、電流、頻率信號等。
6.實訓臺面板上安裝有汽車儀表、壓力表、可實時顯示發動機轉速、車速、自動變速器的檔位、主油道壓力等參數變化。
7.實訓臺安裝有診斷座，可連接專用或通用型汽車解碼器，對發動機自動變速器電控系統進行讀取故障碼、清除故障碼等自診斷功能。
實訓臺面板上安裝有自動變速器各電磁閥指示燈，實時顯示各電磁閥的工作狀態。
8.實訓臺配備有電機防護罩、輸出軸防護罩等安全保護裝置
9.設備面板柜：1.5mm冷板沖壓成形，背面設置維修門；底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
10.配套汽車多媒體教學系統（16合一）（投標時需提供教學系統，未提供者取消投標資格），適應所有的教材，內容豐富并可隨意調取。合理地運用多媒體教學系統，可以很大程度上減輕老師講課的工作量。內容分別是：1、汽車發動機構造與維修；2、汽車底盤構造與維修；3、汽車電器構造與維修；4、電控發動機原理與維修；5、自動變速器原理構造與維修；6、汽車空調構造原理與維修；7、汽車安全舒適系統原理構造與維修；8、汽車保養與維護；9、汽車車身構造與修復；10、汽車檢測與故障診斷技術；11、汽車機械基礎；12、汽車美容與裝飾；13、汽車電學基礎；14、汽車文化；15、汽車專業英語；16、汽車教學資源包。

三、技術規格
外形尺寸：1600×900×1700mm(長×寬×高)
動力電源：三相四線(或三相五線)380V±10% 50Hz
輸入電源；交流220V±10% 50Hz
工作電源；直流12V
三相異步電動機：

電 壓：AC 380V/660V
電 流：8.2A/4.7A
功 率：4KW/5.5kw
轉 速：2880r/min
變頻器：
功 率：5.5KW/7.5KW
輸 入：AC 3PH 380V±15%
輸 出：9A/13A AC3PH 0~380V 0~400Hz
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
移動腳輪：100*50mm
面板柜：1.5mm冷板沖壓成形，背面設置維修門；

四、基本配置(每臺)

。
