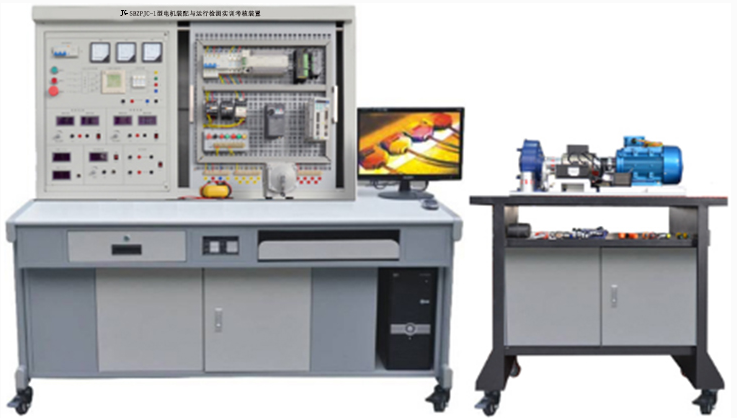

JGZPJC-1型電機裝配與運行檢測實訓考核裝置
一、概述
電機裝配與運行檢測實訓考核裝置 是一種新型的電機實驗臺，同時具備了三相異步電動機、步進電機、伺服電機等多種電機的實驗功能。且采用數字化檢測手段，更直觀地反應了電機控制的過程，強化了多種電機制作和電氣控制（拖動）方式，是一款可滿足多層次教學的實訓考核設備。適合高職、高專、中等職業院校開設的相關專業的教學與技能實訓。同時該實訓裝置還可作為技工學校、職教中心、職業資格鑒定站進行技能實訓與技能鑒定的考核裝置。
二、裝置特點
1、 安全性強 ：各電源輸出、各測量儀表均有可靠的保護功能，具有完善、可靠的人身安全保護體系。
2、 適應性強 ：能滿足各類學校相應課程的實驗教學，深度和廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機的結合。
3、 科學性強 ：采用高精度智能化數據測量，實驗儀表采用指針式、數字式等多種形式，測量數據精度高。還可以利用計算機與其聯網，通過組態軟件在計算機組態，完成對實驗裝置的遠程監控。
4、 綜合性強 ：同時提供多種交流與直流電機，在一個實驗平臺上即可完成多種電機控制實驗。節省實驗用房，安裝方便靈活。
5、 配套性強 ：從儀器儀表、專用電源、電機裝配工具到實驗連接專用導線等均配套齊全，儀器儀表、部件的性能、規格等均密切結合實驗的需要進行配套。
三、技術性能
1、輸入電源：三相四線（或三相五線）～ 380V ± 10% 50Hz
2、整機功率：≤ 1 KVA
3、工作環境：溫度 -10 ℃～ +40 ℃ 相對濕度＜ 85%(25 ℃ ) 海拔＜ 4000m
4、、外形尺寸：展開： 1850mm × 700mm × 1650mm （長×寬×高）
5、、安全保護：具有漏電壓、漏電流保護裝置，安全符合國家標準
四、結構功能特點
實訓裝置臺采用電源控制及采集
（一）電源控制操作箱
采用抽屜式結構，平時可推進藏于實訓裝置內，電源控制操作箱提供整臺實驗裝置所需的各種電源和檢測儀表。包含以下幾部分
1、交流電源保護裝置
（ 1 ）三相四線電源經漏電保護器和短路保護裝置，由接觸器通過起、停按鈕進行操作，輸出到面板的安全連接插座
（ 2 ）短路保護采用專利技術，當面板 U 、 V 、 W 輸出出現短路現象，保護裝置將斷開接觸器，并發出聲光報警。故障排除復位后方可重新啟動
2、交流電源
（ 1 ）三相可調交流電源，通過 6KVA 三相同軸自耦調壓器進行調壓，可輸出三相 0 ～ 450V 。可調交流電源輸出處設有過流保護。
（ 2 ）輸出三相交流 220V 專用電源，供外部設備使用。
3、直流電源
（ 1 ）提供兩路可調直流電源為 DC 30~220V/2A ，并帶過載、短路保護功能；配有專用數顯表對輸出電壓電流進行顯示。
（ 2 ） 5V/2A 、 24V/6A 穩壓直流電源各一組，還有短路保護功能。
（ 3 ） 0-1A 穩流電源一組，用于對磁粉制動器控制。
4、測量儀表
（ 1 ）智能數字多功能交流儀表（一只）
液晶顯示，多功能電力儀表能高精度測量顯示三相電網系統中常用的電量參數，如三相電壓電流、有功功率、無功功率、頻率功率因素數等，具有顯示直觀，精度高，穩定性好，抗震動等優點。功率表精度為 0.5 級，電壓、電流量程分別為 450V 、 15A 。
（ 2 ）指針式交流電流表（三只）：量程 0-10A 用于監視三相可調電源電流。
（ 3 ）數顯直流電壓表（兩只）：
1）測量范圍： 0-1000V, 設置 2V/20V/200V/1000V 四檔量程，具有量程自動切換 , 超量程自動報警功能。
2） 2.7 寸 TFT 液晶屏顯示四位測量值，具有超量程提示功能。
3）測量精度：± 0.5%+2 。
4）抽樣率： 5 次 / 秒
5）工作溫度范圍： -20 ℃～ +50 ℃。
6）上位機具有實時監視及關斷功能。
（ 4 ）數顯直流電流表（兩只）：
1）測量范圍： 0-5A, 設置 2mA/20mA/200mA/5A 四檔量程，具有量程自動切換 , 超量程報警功能。
2） 2.7 寸 TFT 液晶屏顯示四位測量值，超量程提示。
3）測量精度：± 0.5%+2 。
4）抽樣率： 5 次 / 秒
5）工作溫度范圍： -20 ℃～ +50 ℃。
6）上位機具有實時監視及關斷功能。
（ 5 ）數顯直流電流表（一只）：量程 0-1A, 用于監視穩流源輸出值。
（ 5 ）數顯轉速表（一只）：量程 0-9999r/min ，顯示轉速傳感器測量的轉速值
（ 6 ）數顯轉矩表一只（一只）：量程 20N.M ，用于顯示轉矩傳感器測量值
（二）電機機械載體
電機機械載體是采用鋼結構，由原動電機通過彈性聯軸器、傳動軸等不同的連接機構與扭矩傳感器對接，通過磁粉制動器對原動機進行加載。主包含以下部件：
無刷直流電動機 500W 、他勵直流電動機 123W 、磁粉制動器 20Nm 、動態扭矩傳感器 20Nm 、三相鼠籠式異步電動機 370W 、兩相步進電機、伺服電機 SGDV-2R8A01
（三）安裝工具與輔助器材
包括工具箱、一字螺絲刀、十字螺絲刀、自動剝線鉗、斜口鉗、尖嘴鉗、壓線鉗、壓線鉗、插針、冷壓插子、游標卡尺、橡皮錘、兆歐表、鋼角尺、內六角扳手、銼刀、鋼直尺、開口扳手、活扳手、導軌 C45 、絕緣墊等。
（四）電機控制器件
包括直流無刷電機控制板、變頻器 0.75KW 、觸摸屏 6AV6 648-0BC11-3AX0 、可編程控制器 FX3U-32MT/ES-A 、擴展模塊 FX2N-16EYR 、步進電機驅動器 2M530 、伺服驅動器 SGDV-2R8A01A 、無刷直流電機驅動器 BL-2203C 、 3P 空氣開關 6A 、熔斷器 3P 、交流接觸器 CJX2-0910 220V 、熱繼電器、輔助觸頭組 F4-22 、輔助觸頭組 F5-T2
輔助觸頭組 F5-D2
五、基本實訓功列舉
1)三相電流的測量；
2)電力綜合顯示儀表的使用；
3)轉速表、轉矩表的使用；
4)三相異步電動機直接起動、停車的控制電路連接；
5)接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；
6)按鈕聯鎖的三相交流異步電動機正、反轉控制電路的連接；
7)按鈕、接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；
8)三相交流異步電動機 Y- △（時間繼電器切換）啟動控制電路的連接；
9)直流他勵電動機的啟停控制控制
10)直流他勵電動機的正反轉控制；
11)步進電機的控制；
12)步進驅動器的參數設置；
13)步進電機的 PLC 開環控制；
14)交流伺服電機的控制；
15)交流伺服驅動器的參數設置；
16)交流伺服電機的 PLC 半閉環控制；
17)無刷直流電機驅動器參數設置；
18)無刷直流電機的控制；
19)速度傳感器的使用
20)扭矩傳感器的使用
21)磁粉制動器的使用
22)變頻器面板功能參數設置和操作實訓；
23)變頻器對電機點動控制、啟停控制；
24)電機轉速多段控制；
25)工頻、變頻切換控制；
26)基于模擬量控制的電機開環調速；
27)基于面板操作的電機開環調速；
28)變頻器的保護和報警功能實訓；
29)基于 PLC 的變頻器開環調速；
30)PLC控制電機順序啟動；
31)PLC控制三相異步電動機 Y- △啟動電路；
32)觸摸屏的參數設置；
33)觸摸屏的編程；
34)觸摸屏、 PLC 、變頻器的綜合實訓；
35)各電動機的轉速、力矩、功率測量與控制；
36)電機空載性能測試；
37)電機機械特性測試；
38)電機工作特性測試；
39)電機堵轉性能測試
40)電機機械裝調實訓；
41)電機特性曲線繪制
一、設備配置
序號 |
名稱 |
規格及參考型號 |
數量 |
1 |
電機裝配與運行檢測實訓裝置 |
1臺 |
|
2 |
電機裝配與運行檢測實訓裝置機械載體 |
1套 |
|
3 |
三相異步電動機 |
YS7124 |
1臺 |
4 |
磁粉制動器 |
20Nm |
1臺 |
5 |
動態扭矩傳感器 |
20Nm |
1臺 |
6 |
步進電機 |
2S56Q-02976 |
1臺 |
7 |
伺服電機 |
SGDV-2R8A01 |
1臺 |
8 |
無刷直流電機 |
92BL-5015H1-LK-B |
1臺 |
9 |
直流他勵電動機 |
110SZ02A1 |
1臺 |
10 |
按鈕指示燈單元 |
1塊 |
|
11 |
變頻器 |
V100 |
1只 |
12 |
觸摸屏 |
6AV6 648-0BC11-3AX0 |
1臺 |
13 |
可編程控制器 |
FX3U-32MT/ES-A |
1只 |
14 |
擴展模塊 |
FX2N-16EYR |
1只 |
15 |
步進電機驅動器 |
2M530 V4.3 |
1只 |
16 |
伺服驅動器 |
SGDV-2R8A01A |
1只 |
17 |
無刷直流電機驅動器 |
BL-2203C |
1只 |
18 |
空氣開關 3P |
6A 3P |
1只 |
19 |
熔斷器 |
RT18-32 3P |
2只 |
20 |
熔斷器芯 |
R015 6A |
6只 |
21 |
交流接觸器 |
CJX2-0910 220V |
4只 |
22 |
熱繼電器 |
JR36-20 1.5-2.4A |
1只 |
23 |
輔助觸頭組 |
F4-22 |
3只 |
24 |
輔助觸頭組 |
F5-T2 0.1S-30S |
1只 |
25 |
輔助觸頭組 |
F5-D2 0.1S-30S |
1只 |
26 |
接線端子 |
TB-1512 |
6只 |
二、配套工具
1 |
工具箱 |
1只 |
|
2 |
一字螺絲刀 |
3× 7.5mm |
1把 |
3 |
十字螺絲刀 |
3寸 |
1把 |
4 |
一字螺絲刀 |
1把 |
|
5 |
十字螺絲刀 |
3× 7.5mm |
1把 |
6 |
自動剝線鉗 |
1把 |
|
7 |
斜口鉗 |
1把 |
|
8 |
尖嘴鉗 |
6寸 |
1把 |
9 |
壓線鉗 |
HS-06WF |
1把 |
10 |
壓線鉗 |
HS-30J |
1把 |
11 |
插針 |
QE1008 |
1000只 |
12 |
冷壓插子 |
SV 1.25-4 |
100只 |
13 |
游標卡尺 |
0-150mm |
1把 |
14 |
橡皮錘 |
1把 |
|
15 |
兆歐表 |
ZC25-4 |
1只 |
16 |
鋼角尺 |
1把 |
|
17 |
內六角扳手 |
BM-C9 |
1套 |
18 |
銼刀 ( 扁銼 ) |
8寸 |
1把 |
19 |
鋼直尺 |
300mm |
1把 |
20 |
開口扳手（呆扳手） |
18-21 |
1把 |
21 |
活扳手 |
200*24 8" |
1把 |
22 |
導軌 C45 |
C45 20cm |
3條 |
23 |
銅棒 |
32X160mm |
1只 |
24 |
臺虎鉗 |
QT-100 |
1臺 |
。
