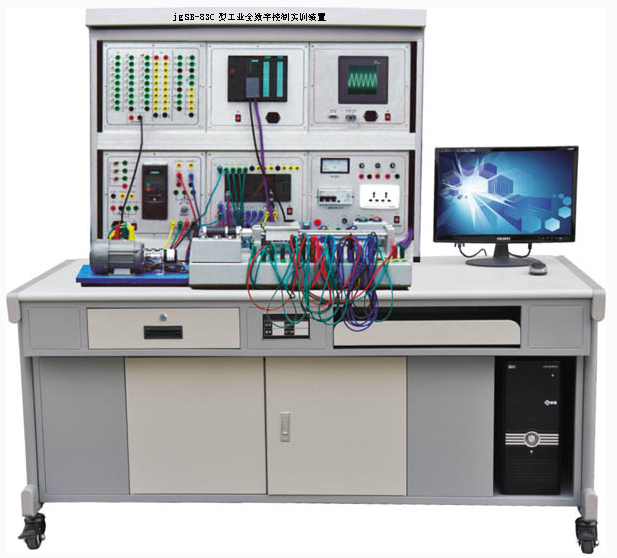

JGSB-83C型工業全數字控制實訓裝置

工業全數字控制實訓裝置設備是集PLC，變頻器，觸摸屏，PROFIBUS－DP工業現場總線及相關的機械（控制對象）為一體的自動化綜合實訓平臺。從基礎入門到高級培訓，都可以在此實訓臺上輕松完成?？梢酝瓿啥喾N復雜精確機械運動控制（需選擇配件），主要包括計算機、PLC、觸摸屏、變頻器和機械運動仿真模塊。
注：本實訓裝置中的PLC、變頻器、觸摸屏可由學校具體選擇，建議選用S7系列

一. 實訓裝置的功能
1. 工業全數字控制實訓裝置，可以完成的實訓項目有：
1) S7－300編程練習；
2) S7－200編程練習；
3) 觸摸屏技術實訓；
4) 絲杠傳動控制；
5) PPI通信；
6) 變頻器與PLC通信實訓；
7) 變頻器技術綜合實訓；
8) 觸摸屏、變頻器、PLC綜合實訓；
2. 通過擴展仿真實訓模塊（需選擇下列配件），還可以完成的實訓項目有：
1) 三相電機順序控制；
2) 步進電機控制；
3) 交通燈控制；
4) 鐵塔之光；
5) 四層電梯控制；
6) 電鍍生產線控制；
7) 水塔水位自動控制；
8) 自控成形機；
9) 多種液體自動混合；
10) 自動送料裝車；
11) 自動軋鋼機；
12) 郵件分揀機；
13) 全自動洗衣機等。
注：以上配件是否需要，請學校在選購中說明。
二. 實訓裝置的配置
1. 工業全數字控制實訓裝置的配置
PLC、變頻器、觸摸屏種類及型號由學校選擇。建議采用：
1) 西門子S7－300系列PLC CPU314C－2DP，24 V供電；帶PROFIBUS－DP接口；集成I/O，24入/16出；4路模擬量輸入/2路模擬量輸出；
2) 西門子S7－200系列PLC CPU224 DC/DC/DC，晶體管輸出；24點I/O口，14入/10出；
3) 西門子變頻器：MM420 0.37 kW；帶485通信接口；220 V單相電源輸入；
4) 西門子觸摸屏：觸摸屏TP170B；
5) 仿真實訓系統；
6) 運動控制實訓裝置：小車運動控制實訓模型；本實訓裝置采用標準接口，學校還可根據要求選擇配件，例如水位控制實訓裝置、恒壓供水實訓裝置等；
7) 實驗臺操作面板： PLC和變頻器的輸入輸出點均引到實驗臺面板上，采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線，方便實驗接線。包括各種按鈕、指示燈、繼電器等，配置電位器，可模擬傳感器的輸入信號，方便學生自行設計實驗。
8) 配套溫度及壓力兩種模擬量實訓模塊，可進行數據采集實訓。
9) 計算機：配備品牌計算機一臺。
三. 實訓裝置的技術參數
1. 電源：三相五線 380 VAC±10% 50 Hz；
2. 溫度：0℃～40℃；
3. 環境濕度：≤90%（40℃）；
4. 外形尺寸：
5. 實驗桌材料：達到防火、防水、防震、耐磨的要求，材質符合國家環保要求；
6. 整機容量：≤1 kVA；
7. 安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。

。
