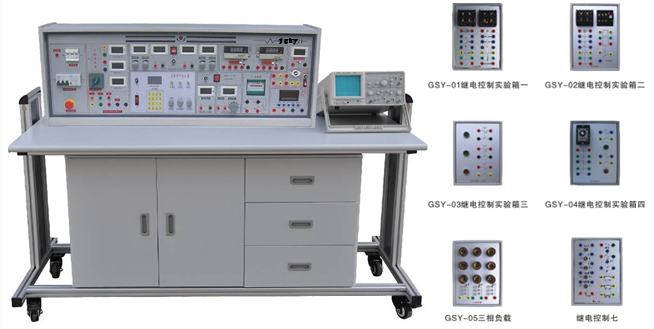

JGGJ-758A高級電工實驗室設備

一、產品特點
高級電工實驗臺具有較完善的安全保護措施，較齊全的功能。在前幾代的產品基礎上各方面做了較大的改進。實驗項目更加豐富、覆蓋面廣、實驗內容選擇余地大，實驗深度有較大提高，使實驗更加深入完整。實驗臺裝配了智能化數字交直流電表，測量精度高、測量范圍寬、使用方便。電工強電部分實驗均采用隱蔽式電學插座，接觸可靠、安全；繼電接觸器、按鈕、時間繼電器等做成獨立箱式，元器件接點均已引至電學專用插座上，實驗方便、快捷。弱電部分在九孔通用實驗底板上完成，實驗機動、靈活、動手動腦能力強。創新實驗元件模塊盒體透明，直觀性好，盒蓋印有元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修、更換元件拆裝方便。平臺式設計，實驗元件分立式，院校除能完成指導書上實驗，還可以利用元器件設計符合自身學校要求的實驗內容。實驗臺高度為1.15M，實驗室布局不受設備高度限制。

二、適用范圍
適用高等院校及要求較高的中專、技校、職業學校、科研單位，可完成電工學、電工原理、電路分析、繼電控制等課程實驗、實訓。該設備是現有實驗室設備的更新?lián)Q代或新建、擴建實驗室的理想產品。
三、實驗臺構成與性能
1、電源及參數
1.1輸入電源：三相四線電源，輸入時指示燈亮。
1.2電源輸出：有嵌入式保險盒和三相漏電開關二級保護功能。
A組：單、三相可調交流電源，提供0－380V連續可調的交流電源，同時可得到0-240V單相可調電源（配有一臺1.5KVA的三相自耦調壓器，配有三只液晶交流電壓表，指示調壓輸出電壓）。
B組：低壓交流3、6、9、12、15、18、24V電源，最大輸出電流1.5A。
C組：低壓直流穩壓電源，電壓5V，電流0.5A。
D組：雙路恒流穩壓電源，二路輸出電壓均為0-30V，內置式繼電器自動換檔。多圈電位器連續調節，使用方便。輸出最大電流為1.5A，具有預設式限流保護功能，每組輸出有0.5級數字電流表、電壓表指示，電壓穩定度＜10-2，負載穩定度＜10-2，紋波電壓＜5mv。
E組：單相交流市電輸出，由萬能插板供用戶自備設備使用。
2、功率輸出函數發生器：
1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）頻率范圍: 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率,。
4）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。
5）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。
6）頻率計最高測量范圍100MHz，自動換檔。
2.5內置式電度表：臺內裝有一臺單相電度表，接線端孔引到面板，具有工作可視框。
2.6內置式日光燈組件：臺內己安裝一套日光燈組件，實驗方便、安全。
2.7智能型直流數字電流表：精度0.5級，采用ICL公司高性能AD轉換器配以高速MPU單元設計而成通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，20mA、200mA、2000mA三檔，測量范圍：0-2000mA。具有數據存儲與查詢、超量程報警、指示功能。
2.8智能型真有效值交流電流表：精度0.5級，測量范圍0～5A，采用美國模擬器件公司生產的新型高性能RMS真有效值轉換器，配以高速MPU單元設計而成。具有量程自動判斷、真有效值自動切換、告警、復位功能。使用方便，精度高，安全可靠。
2.9智能型功率表、功率因數表：由24位專用DSP、16位高精度AD轉換器和高速MPU單元設計而成，通過鍵控、數顯窗口實現人機對話功能控制模式。軟件上采用RTOS設計思路，同時配有PC監控軟件來加強分析能力。能測量電路的功率、功率因數。功率測量精度為1.0級，功率因數測量范圍0.3-1.0，電壓電流量程為450V和5A，能自動判別負載性質（感性顯示"L"，容性顯示"C"，純電阻不顯示），并可存儲測量數據，供隨時查閱。
四、實驗操作桌
　　 由雙面飾面板制成，。尺寸：160×70×80cm，鋁合金框架，造型美觀大方，中間設有抽屜，存放工具，左右二只儲存柜，用于儲存元器件。
五、整套設備構成與配備（以二十四座為例）
1、實驗操作桌12張，一桌二座，實驗桌外形尺寸為160×70×80cm。桌子中央配置九孔萬能電路插板，電路板進口由ABS注塑而成，背面裝有壓鑄而成九孔成一組的銅片，表面布有九孔成一組相互聯通的插孔，元件盒在其上任意拼插成實驗電路。創新實驗元件模塊盒體透明直觀，內裝元件一目了然，盒蓋印有元件符號，線條清晰美觀，盒蓋與盒體采用壓卡式結構、維修拆裝方便。繼電控制實驗由實驗箱與專用隱蔽式控制線來完成，根據高壓實驗與低壓控制不同特點配置不同導線、不同實驗方法，實驗安全系數大大提高。每張操作桌配有一粒膠皮板，保護通用電路插板和桌面（如需要在桌上放置電動機、焊接等）實驗操作桌下部有二只元件儲存柜，放置實驗元器件及儲存板。
2、示教控制臺1臺：由示教實驗操作桌、實驗臺、演示控制屏組成，能分別無線遙控控制12臺學生實驗臺的電源。并可用于講解、演示。尺寸為160×70cm。
電源無線總控制功能：
一）、概 述
"jgKZ-1型電源無線總控制臺" 針對普通電源控制臺諸多缺點而設計。利用單片機進行數字編碼、解碼，通過無線數字收發模塊發送接收控制編碼，實現電源的無線控制。控制臺具有結構簡單、操作方便、可靠性高，易于維護等優點，解決了傳統布線式的電源控制臺連接導線多、布線麻煩以及布線成本高等致命缺點。總控制臺與被控實驗設備在電氣上相互獨立，有利于實驗室布局的改變及重組。
二）、特 點
1）該設備以315MHz無線數字收發模塊為無線傳輸載體，配合單片機編碼解碼實現多個實驗室、多臺實驗設備電源的無線開關控制。
2）一臺"SBKZ-1型電源無線總控制臺"可對單個實驗室的30臺（60座）實驗設備進行單臺、多臺或全部設備的電源開關無線控制。
3）每臺設備有對應的指示燈指示當前的電源開關狀態；對實訓室30臺（60座）實驗設備的電源開關無線控制。
4）配有上位機軟件，可通過電腦對實驗設備的電源開關進行控制。
三）、技術性能
1）工作電源：AC220V±10%/ 50Hz
2）工作環境：溫度-10℃～40℃ 相對濕度<85%(25℃)
3）載波頻率：315MHz
4）控制范圍：>50m
5）控制能力：60臺
6）外形尺寸：294mm×237mm×200mm
四）、裝置配置
1）按鍵模塊：按鍵模塊分為電源開關控制鍵和功能鍵，其中"1號臺"～"60號臺"及"全開"和"全關"為電源開關控制鍵，"確認"和"取消"為功能鍵。"1號臺"～"60號臺"開關控制鍵分別對應一個實驗室的60臺實驗設備，實現單臺控制操作；"全開"和"全關"對應實驗室所有實驗設備，可實現所有實驗設備的一鍵開關控制；"確認"和"取消"鍵對開關控制鍵的操作進行確認或取消。
2）狀態指示模塊：該模塊有"1號臺"～"60號臺"共60個指示燈，分別指示該控制臺對應實驗室的60臺實驗設備的電源開關狀態，燈常亮表示對應實驗臺電源開，燈常滅表示對應實驗臺電源關，燈閃爍表示對該實驗臺正在進行開關控制操作，處于等待確認狀態，通過閃爍時間比來區分設備當前開關狀態與操作狀態。
3）發射模塊：載波頻率為315MHz，通過配套天線發射總控臺的數字編碼。
4）通信串口：通信串口為總控制臺與電腦的通信接口，可使用上位機軟件對實驗設備進行開關控制，上位機軟件界面簡潔，操作方便。
五）、上位機軟件功能
1）串口掃描檢測
2）通過串口發送工作臺工作命令
3）接收識別主控制臺發送工作臺開關控制的命令，并刷新工作臺狀態顯示
4）能控制最多128工作臺
5）開關工作臺操作時間顯示
3、實驗臺，共12臺，每張學生實驗操作桌上配置1臺。
4、器材配備：
GSB-01繼電控制實驗箱一　
GSB-02繼電控制實驗箱二　
GSB-03繼電控制實驗箱三
GSB-04繼電控制實驗箱四
GSB-05三相負載　
13臺0.18KW三相電動機，39只電流測試插座，26只1.5級直流電表，13只MF-7萬用表，25套電烙鐵及烙鐵架，13套剝線鉗、尖嘴鉗、螺絲刀等工具，13套低壓實驗所需的電阻、電位器、電感、電容、變壓器、條形磁鐵、集成座等透明創新實驗模塊（元件透明創新實驗模塊盒內），25張學生凳，雙門立柜1個。
5、用戶自備器材：滑動變阻器、毫伏表。
六、實驗項目
1．電工測量儀表的使用及減少內阻測量誤差的方法
2．常用元件的識別與檢測
3．線性元件與非線性元件的伏安特性
4．未知電阻元件伏安特性測繪
5．電源的外特性
6．電位值、電壓值的測量及電路電位圖的繪制
7．電流表和電壓表的擴程
8．歐姆表的設計
9．基爾霍夫定律的驗證
10．驗證楞次定律
11．迭加原理與互易定理的驗證
12．戴維南定理與諾頓定理的驗證
13．電壓源與電流源的等效變換
14．受控源特性的研究
15．示波器和信號發生器的使用及典型電信號的觀察與測量
16．一階電路實驗
17．二階電路過度過程
18．研究LC元件在直流和交流電路中的特性
19．負載獲得最大功率的條件
20．三表法測定交流電路參數（用三表法測量交流電路等效參數）
21．正弦交流電路中RLC元件的頻率特性
22．RL及RC串聯電路實驗
23．RLC串聯諧振電路
24．日光燈電路的連接及功率因數的改善
25．三相負載的星、三角接法
26．三相電路功率的測量
27．RC網絡頻率特性和選頻特性的研究
28．二端口網絡的研究
29．單相鐵芯變壓器特性的測試
30．互感線圈電路的研究
31．單相電度表的校驗
32．負阻抗變換器實驗
33．回轉器特性測試
34．三相異步電動機的使用和起動
35．三相異步電動機繼電接觸控制基本電路
36．按鈕、接觸器復合聯鎖的控制電路
37．三相異步電動機時間繼電器控制Y-△起動控制實驗……自由設計實驗項目

jgGJ-758A　高級電工實驗裝置透明創新元件模塊配置清單（每臺）

。
