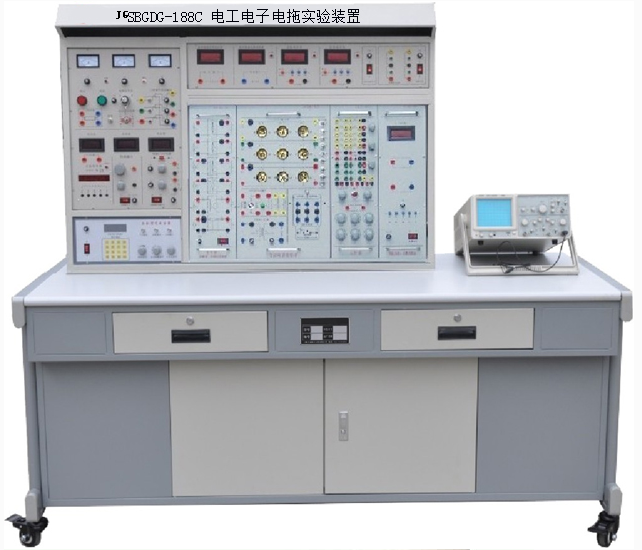

JGSBGDG-188C電工電子電拖實驗裝置

一、概述

“電工電子實驗裝置 ” 是公司在總結國內電工實驗設備基礎上采用成熟的技術推出的新型實驗裝置，綜合了目前我國大學本科、?？?、中專及職校 “ 電路分析 ” 、 “ 電工基礎 ” 、 “ 電工學 ” 、 “ 模擬電子技術 ” 、 “ 數字電路 ” 、 “ 電機控制 ” 、 “ 繼電接觸控制 ” 及 “ 電力拖動 ” 等課程實驗大綱的要求而研制，特別適用于高等院校現有實驗設備的更新換代，及中專、職校等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗設備。

二、特點
1 、 綜合性強 綜合了目前國內各類學校電類基礎課程的全部實驗項目。
2 、 適應性強 實驗的深度與廣度可根據需要作靈活調整，普及與提高可根據教學的進程作有機地結合。裝置積木式結構，更換便捷，添加部件即可擴展功能或開發新實驗。
3 、 整套性強 從儀器儀表、專用電源到實驗連接專用導線等均配套齊全，儀器儀表的性能、精度、規格等均密切結合實驗的需要進行配套。
4 、 一致性強 實驗器件選擇合理、配套完整，使多組實驗結果有良好的同一性，便于教師組織和指導實驗教學。
5 、 直觀性強 本裝置采用整體與掛件相結合的結構形式，電源配置、儀表一目了然，各實驗掛件任務明確，操作、維護簡便。

6、 配置電工綜合仿真軟件 使學生在動手實驗前對實驗器材與實驗內容有一個初步認識，大大提高實驗速度與實驗效果，減輕指導老師輔導工作。
三、功能
1 、本裝置可提供實驗所需的交流電源、低壓直流電源、可調恒流源、函數信號發生器（含頻率計）、受控源、交直流測量儀表（電壓、電流、功率、功率因數）、各實驗掛箱及電機等。
2 、能完成 “ 電工基礎 ” 、 “ 電工學 ” 中的疊加、戴維南、雙口網絡、諧振、選頻及一、二階電路等實驗。
3 、能完成 “ 電路分析 ” 、 “ 電工學 ” 中的單相、三相、日光燈、變壓器、互感器及電度表等實驗。
4 、能完成 “ 電機控制 ” 、 “ 繼電接觸控制 ” 及 “ 電力拖動 ” 等課程實驗。

四、技術性能
1、輸入電源：三相四線 ( 或三相五線 ) 380V±10% 50Hz
2 、工作環境：溫度 -10 ℃～ +40 ℃ 相對濕度＜ 85%(25 ℃) 海拔＜ 4000m
3 、外形尺寸： 167×70×153cm3
4 、裝置容量：＜ 1.5KVA
五、基本實驗項目

A、電工部分

1.基本電工儀表的使用與測量誤差的計算

2.減少儀表測量誤差的方法

3.線性與非線性電路元件伏安特性的測繪

4.電位、電壓的測定及電路電位圖的繪制

5.基爾霍夫定律驗證及故障判斷

6.疊加定理驗證及故障判斷

7.電壓源與電流源的等效變換

8.戴維南定理的驗證

9.諾頓定理驗證

10.雙口網絡測試

11.互易定理驗證

12.受控源 VCCS 、 VCVS 、 CCVS 、 CCCS 的實驗研究

13.典型電信號的觀察與測量

14.RC一階電路響應的測試

15.二階動態電路響應的研究

16.R、 L 、 C 元件阻抗特性的測試

17.RC串、并聯選頻網絡特性測試

18.R、 L 、 C 串聯諧振電路的研究

19.用三表法測量交流電路等效參數

20.正弦穩態交流電路相量的研究

（日光燈功率因數提高實驗）

21.互感實驗

22.單相鐵心變壓器特性的測試

23.三相交流電路電壓、電流的測量

24.三相電路功率的測量

25.單相電度表的校驗

26.功率因數及相序的測量

27.負阻抗變換器及其應用

28.回轉器及其應用

B、電子部分

三、實驗項目

（一）模電實驗

1、常用電子儀器的使用
2 、二極管的簡單測試
3 、晶體三極管輸入輸出特性實驗
4 、單級放大電路
5 、兩級放大電路
6 、負反饋放大電路
7 、射極跟隨器
8 、差動放大電路
9 、場效應管放大器
10 、 RC 正弦波振蕩電路
11 、 LC 振蕩器及選頻放大器
12 、集成運放的基本參數測試
13 、集成運放比例求和運算電路
14 、集成運放的積分、微分電路
15 、集成運放的電壓比較器電路
16 、波形發生器
17 、有源濾波器
18 、集成功率放大器
19 、互補對稱功率放大器
20 、集成穩壓器

21 、串聯穩壓電路
22 、晶閘管可控整流電路

（二）數電實驗

1、晶體管開關特性、限幅器與鉗位器
2 、 TTL 集成邏輯門的邏輯功能與參數測試
3 、 CMOS 集成邏輯門的邏輯功能與參數測試
4 、集成邏輯電路的連接和驅動
5 、組合邏輯電路的設計與測試
6 、譯碼器及其應用
7 、數據選擇器及其應用
8 、觸發器及其應用
9 、計數器及其應用
10 、移位寄存器及其應用
11 、脈沖分配器及其應用
12 、使用門電路產生脈沖信號——自激多諧振蕩器
13 、單穩態觸發器與施密特觸發器——脈沖延時與波形整形電路
14 、 555 時基電路及其應用

C、電力拖動實驗

1.接觸器點動正轉控制線路
2. 具有自鎖的正轉控制線路
3. 具有過找保護的正轉控制線路
4. 接觸器聯鎖的正反轉控制線路
5. 按鈕聯鎖的正反轉控制線路
六、裝置的配備
裝置主要由電源儀器控制屏、實驗桌、實驗掛箱及三相鼠籠電機等組成。

(一 )jgDG-01 電源儀器控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。為實驗提供交流電源、直流電源、恒流源、受控源、數控信號源及各種測試儀表等。具體功能如下：
1 、主控功能板
1.1 三相 0 ～ 450V 及單相 0 ～ 250V 連續可調交流電源。配備一臺三相同軸聯動自耦調壓器，規格為 1.5KVA/0 ～ 450V ，克服了三只單相調壓器采用鏈條結構或齒輪結構組成的許多缺點。可調交流電源輸出處設有過流保護技術，相間、線間過電流及直接短路均能自動保護，克服了調換保險絲帶來的麻煩。配有三只指針式交流電壓表，通過切換開關可分別指示三相電網電壓和三相調壓輸出電壓。
1.2 提供兩路低壓穩壓直流 0.0 ～ 30V/1A 連續可調電源，配有數字式電壓表指示輸出電壓，電壓穩定度 ≤0.3% ，電流穩定度 ≤0.3% ，設有短路軟截止保護和自動恢復功能。
1.3 提供一路 0 ～ 500mA 連續可調恒流源，分 2mA 、 20mA 、 500mA 三檔，負載穩定度 ≤5×10-4 ，額定變化率 ≤ ５ ×10-4 ，配有數字式直流毫安表指示輸出電流，具有輸出開路、短路保護功能。
1.4 設有照明 220V/30W 日光燈一盞，供實驗照明用；還設有 220V/30W 的日光燈燈管一支，將燈管的四個頭引出以供實驗用。
1.5 實驗管理器：具有設定實驗時間、定時報警、切斷電源等功能；還可以自動記錄與區分由于接線或操作錯誤所造成的漏電告警、儀表超量程告警等。
1.6 設有真有效值交流數字電壓 表一只，測量范圍 0 ～ 500V ，量程自動判斷、自動切換，精度 0.5 級，三位半數顯。
*2 、功率函數信號發生器 / 頻率計 ：采用直接數字頻率合成（ DDS ）產生高精度正弦波，方波和三角波。采用大屏幕 LCD 顯示輸出頻率、衰減值。

正弦波輸出幅度	≥ 10V
輸出阻抗	50Ω
失真度	<1%（ 0.1HZ-- 1KHz ）
頻率范圍	0.1HZ～ 3MHz ，采用鍵盤直接輸入數字設定頻率
輸出幅度	電位器調節，正弦波輸出具有 20db,40db 衰減
方波占空比	可調 , 調節范圍： 1%-99% 調節；方波和三角波采用 TTL 電平輸出。
頻率計最高測量范圍	20MHz，自動換檔

3、儀表、受控源功能板
3.1 智能交流數字電壓表

測量范圍： 0-500V, 設置 2V/20V/200V/1000V 四量程，量程自動切換 , 超量程報警。

2.7寸 TFT 液晶屏顯示四位測量值，具有超量程自動提示功能。

測量精度：± 0.5%+2 。

抽樣率： 5 次 / 秒

工作溫度范圍： -20 ℃～ +50 ℃。

上位機具有實時監視及關斷功能。

儀表采用現代化技術，具備智能化數字化，具備人機界面，通過按鍵能夠對儀表進行設置操作 , 量程切換模式設置、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。

3.2智能交流數字電流表

測量范圍： 0-5A, 設置 2mA/20mA/200mA/5A 四檔量程，具有量程自動切換 , 超量程自動報警功能。

2.7寸 TFT 液晶屏顯示四位測量值，具有超量程提示功能。

測量精度：± 0.5%+4 。

抽樣率： 5 次 / 秒

工作溫度范圍： -20 ℃～ +50 ℃。

上位機具有實時監視及關斷功能。

3.3 直流數顯電壓表 1 只

測量范圍： 0-1000V, 設置 2V/20V/200V/1000V 四檔量程，具有量程自動切換 , 超量程自動報警功能。

2.7寸 TFT 液晶屏顯示四位測量值，具有超量程提示功能。

測量精度：± 0.5%+2 。

抽樣率： 5 次 / 秒

工作溫度范圍： -20 ℃～ +50 ℃。

上位機具有實時監視及關斷功能。

3.4 直流數顯毫安表 1 只

測量范圍： 0-5A, 設置 2mA/20mA/200mA/5A 四檔量程，具有量程自動切換 , 超量程報警功能。

2.7寸 TFT 液晶屏顯示四位測量值，超量程提示。

測量精度：± 0.5%+2 。

抽樣率： 5 次 / 秒

工作溫度范圍： -20 ℃～ +50 ℃。

上位機具有實時監視及關斷功能。

3.5 受控源 CCVS 、 VCCS 兩路，打開電源開關， CCVS 、 VCCS 兩路受控源即可工作，通過適當的連接，即可獲得 VCVS 、 CCCS 受控源的功能。此外，還設有 ±12V 兩路直流穩壓電源，并有發光管指示。
4 、控制屏掛置掛件的具體方法
控制屏正面右邊設有一個 74×48.5cm2 的大凹槽，能容納兩個大掛箱和一個小掛箱。凹槽上、下邊各設有六個螺柱，左右兩邊掛置大的掛箱，中間掛置小的掛箱。掛箱與控制屏采用螺母固定，易于裝卸和運輸。
( 二 )SBDG-02 實驗桌
實驗桌為鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板；左右設有兩個大抽屜（帶鎖），用于放置工具及資料。右邊設有放置示波器用的可拆卸擱板。
( 三 ) 實驗組件掛箱
1 、 SBDG-03 電路基礎實驗箱（鋁質框架，鋁塑面板，塑料外殼，下同）
提供基爾霍夫定律（可設置三個典型故障點）、疊加原理（可設置三個典型故障點）、戴維南定理、諾頓定理、二端口網絡、互易定理、 R 、 L 、 C 串聯諧振電路（ L 用空心電感）、 R 、 C 串并聯選頻電路及一階、二階動態電路等實驗。各實驗器件齊全，實驗單元隔離分明，實驗線路完整清晰，驗證性實驗與設計性實驗相結合。
2 、 SBDG-04 交流電路實驗箱
提供單相、三相負載電路、日光燈、變壓器、互感器及電度表等實驗。負載為三個完全獨立的燈組，可連接成 Y 或△兩種三相負載線路，每個燈組均設有三個并聯的白熾燈羅口燈座 ( 每組設有三個開關控制三個負載并聯支路的通斷 ) ，可插 60W 以下的白熾燈九只，各燈組設有電流插座；日光燈實驗器件有 30W 整流器、電容器（ 1uF/500V 、 2.2uF/500V 、 4.7uF/500V ）、啟輝器及短接按鈕；互感線圈一組，實驗時臨時掛上，兩個空心線圈 L1 、 L2 裝在滑動架上，可調節兩個線圈間的距離，并可將小線圈放到大線圈內，配有大、小鐵棒各一根及非導磁鋁棒一根；電度表一只，規格為 220V 、 3/6A ，實驗時臨時掛上，其電源線、負載線均已接在電度表接線架的接線柱上，實驗方便；鐵芯變壓器一只（ 50VA 、 36V/220V ），原副邊均設有保險絲便于電流的測試，可進行變壓器原、副繞組同名端判斷及變壓器應用等實驗。
3 、 SBDG-05 元件箱
設有三組高壓電容（每組 1uF/500V 、 2.2uF/500V 、 4.7uF/500V 高壓電容各一只），用以改變功率因數實驗；提供實驗所需的各種元件，如電阻、二極管、發光管、穩壓管、電位器及 12V 燈泡等 , 還提供十進制可調電阻箱，阻值為 0 ～ 99999.9Ω/2W 。
* 4 、 SBDG-06 單相智能功率、功率因數表
1 ）功率測量精度 1.0 級，功率因數測量范圍 0.3-1.0 ，電壓電流量程為 450V 和 5A 。

2.7寸 TFT 液晶屏顯示有功功率、功率因數、電壓、電流、負載類型，具有超量程提示功能。

負載類型： L 、 R 、 C 。

測量精度：± 0.5%+2 。

抽樣率： 5 次 / 秒

工作溫度范圍： -20 ℃～ +50 ℃。

上位機具有實時監視及關斷功能。

5 、 SBDG-10 受控源 ( 四路 ) 、回轉器、負阻抗變換器
提供流控電壓源 CCVS 、壓控電流源 VCCS 、壓控電壓源 VCVS 、流控電流源 CCCS 、回轉器及負阻抗變換器等實驗模塊。四組受控源、回轉器、負阻抗變換器均采用標準網絡符號。

6、模擬電子實驗掛箱

設有電源實驗電路、運放實驗電路、直流信號源、低壓交流電源、電阻電容三極管等實驗元件；配備單管、多級、負反饋實驗模塊、分離、集成功率放大實驗模塊。

7、數字電子實驗掛箱

設有 8 位邏輯電平開關、 8 位邏輯電平指示、四位十進制設碼顯示器、一個共陰數碼管、兩組撥碼開關、單次脈沖、高可靠圓腳集成插座 8P 、 14P 、 16P 、 28P 、 40P 等若干以及實驗所需的電阻器、電位器三極管等。

8、 SBDG-15 繼電接觸控制

提供中間繼電器二只，熱繼電器一只，熔斷器三只，轉換開關三只，按鈕一只，行程開關四只，信號燈、保險絲座各一只。各器件的工作端子均已引到面板上，供實驗接線用。
8 、 SBDG-17 繼電接觸控制
提供交流接觸器（線圈電壓 380V ）二只，熱繼電器一只，按鈕（黃、綠、紅各一只）一只。將各器件的工作端子引到面板上，供實驗接線用。

9、三相交電機一臺： 380V/180W ，鋁質外殼。

10、實驗連接線

七、裝置的主要優點及安全保護體系

1、三相四線制 ( 或三相五線制 ) 電源輸入，總電源由三相鑰匙開關控制，設有三相帶燈熔斷器作為斷相指示。
2 、控制屏電源由接觸器通過起、停按鈕進行控制。

3、三相交流電源 0 ～ 450V 連續可調，單相交流電源 0 ～ 250V 連續可調，設有三相同軸聯動自耦調壓

（ 1.5KVA ）一臺，可更好地滿足教學實驗要求。
4 、屏上裝有電壓型漏電保護裝置，控制屏內或強電輸出若有漏電現象，即告警并切斷總電源，確保實驗進程安全。

5、屏上裝有一套電流型漏電保護器，控制屏若有漏電現象，漏電流超過一定值，即切斷電源。
6 、屏上三相調壓器付邊設有一套過流保護裝置。調壓器輸出短路或所帶負載太大，電流超過設定值，系統即告警并切斷總電源。
7 、測量儀表精度高，采用精密鏡面指針式（帶超量程告警）、數字化、智能化及人機對話模式，符合現代測量儀表發展方向。
8 、各種電源及各種儀表均有可靠的保護功能。
9 、實驗連接線及插座采用不同的結構，使用安全、可靠、防觸電。

八、總配表

NO	配置名稱	型號規格	單位	數量	備注
1	實驗屏	jgDG-01	臺	1
2	實驗桌	jgDG-02	臺	1
3	電工 / 電拖實驗掛箱	jgDG-03電路基礎實驗掛件	套	1
		jgDG-04交流電路實驗掛件
		jgDG-05元件箱
		jgDG-06單相智能功率、功率因數表
		jgDG-10受控源（四路）、回轉器、負阻抗變換器
		jgDG-15繼電接觸控制
4	模電實驗掛箱		套	1
5	數電實驗掛箱		套	1
6	三相交電機	380V/180W	只	1
7	絕緣皮		塊	1
9	凳子	鋼木方凳	張	2	堅固耐用
10	高可靠護套結構手槍插式實驗連接線		套	1	每套 40 根
11	電流測量插頭線		套	1
12	指導書		本	1
13	多媒體智能型維修電工綜合仿真教學軟件		點	1	附一

。
